超高Wifi 負載量Unifi的UAP XG與BasesataionXG 比較、初步測試與內部電路照片


Unifi 最高階的XG系列,其目標是讓一台AP做到1500人上網.總共有分二種款式,功能上有何不同?

基本規格
一.圓形Unifi XG 簡稱 UAP-XG

UniFi_XG_AP_DS
乙太網路接口 :
一個1Gb和一個10Gb
RF射頻:2.4Ghz ,5.8Ghz 4X4 :3
天線天線為 8 dBi, (無指向性)
POE:802.3bt
台灣含稅售價 NT:30770

二.長條型BaseStationXG  簡稱UWB-XG
UniFi_WiFi_BaseStation_XG_DS
乙太網路接口 :一個1Gb和一個10Gb
RF射頻 只有 5Ghz頻段. 5.8Ghz  4X4 :4
天線 15dBi(約30或45度寬 有指向性) +10 dBi多一顆EC482做主動天線波束成形技術
POE:802.3bt
台灣含稅售價  NT$57550

以上規格看完後,大家應該可以大概知道
UAP-XG適用於一個範圍內部屬,並且也需要支持2.4G Wifi 裝置.
UWB-XG則用於比較遠距離指向收訊應用狀況.
必須根據情境應用來選購產品



以下部分轉載翻譯 https://community.ubnt.com/t5/UniFi-Stories/New-XG-BaseStation-UAP/cns-p/2349854
UWB-XG 資訊跟一些初始測試:

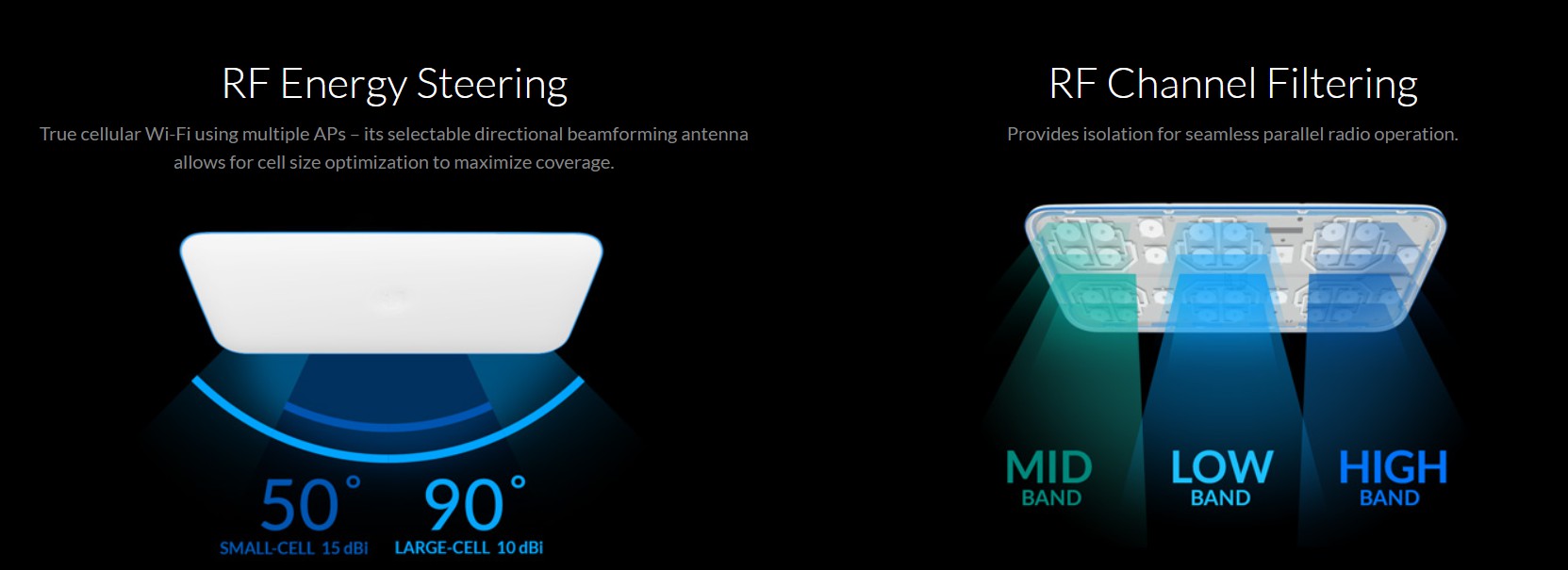

XG BaseStation體積有點大,尺吋19“×9”(幾乎50×25厘米)重量3.2KG ,內有3個 4×4 MIMO 5Ghz 無線電射頻,所有這些頻段都隔離在不同頻段(低,中,高) 。有一個可變的波束/增益定向天線
無2.4Ghz射頻!

它的目的是同時讓1000-1500個中遠距無線設備連線,它有白色或黑色外觀可選,有一個外部 RGB LED環 可以用軟體控制 (恩,電競AP)

XG UAP FCC ID  裡面射頻模組為 (看起來有三個射頻模組)

SWX-M442G
SWX-M445GL
SWX-M445GH

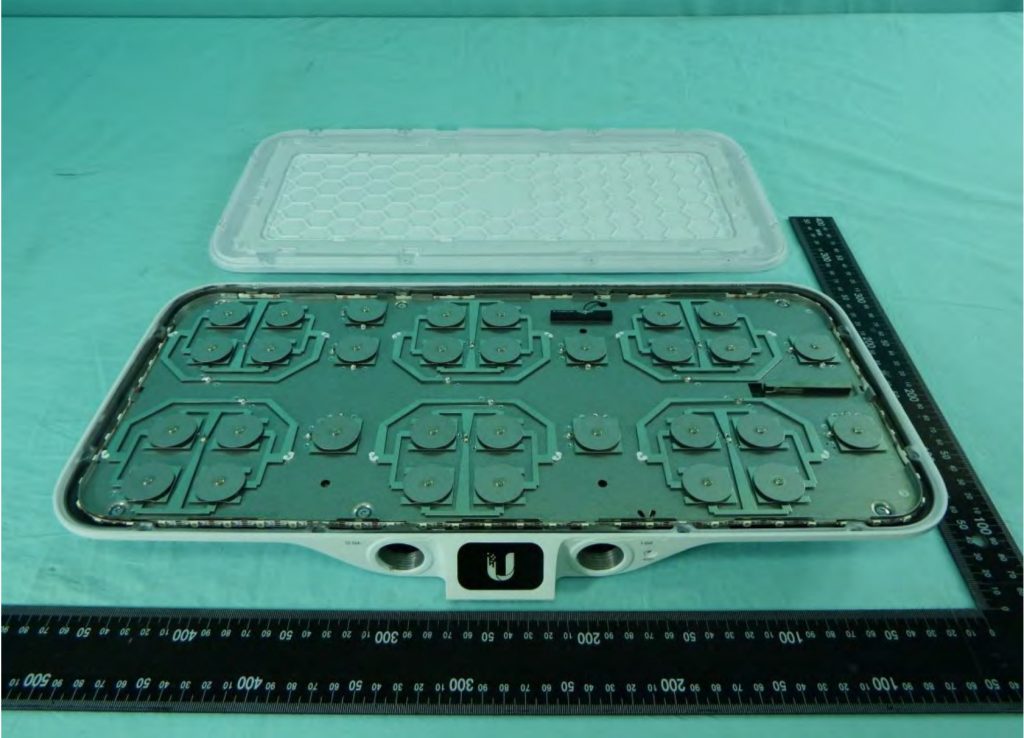

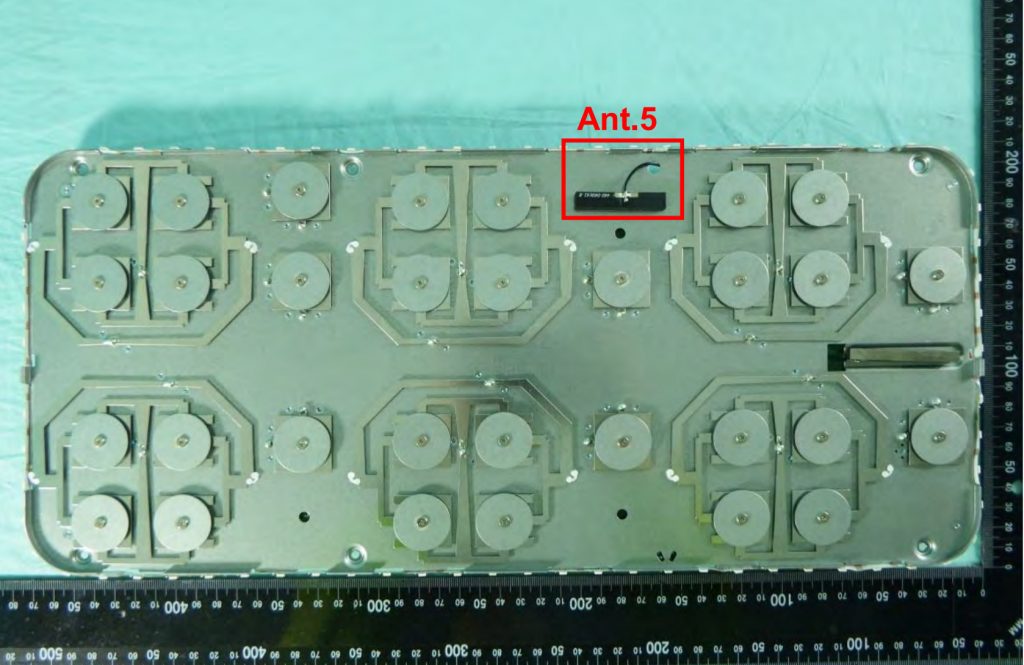

XG Stataion 內部硬體


SWX-M445GL
SWX-M445GHL

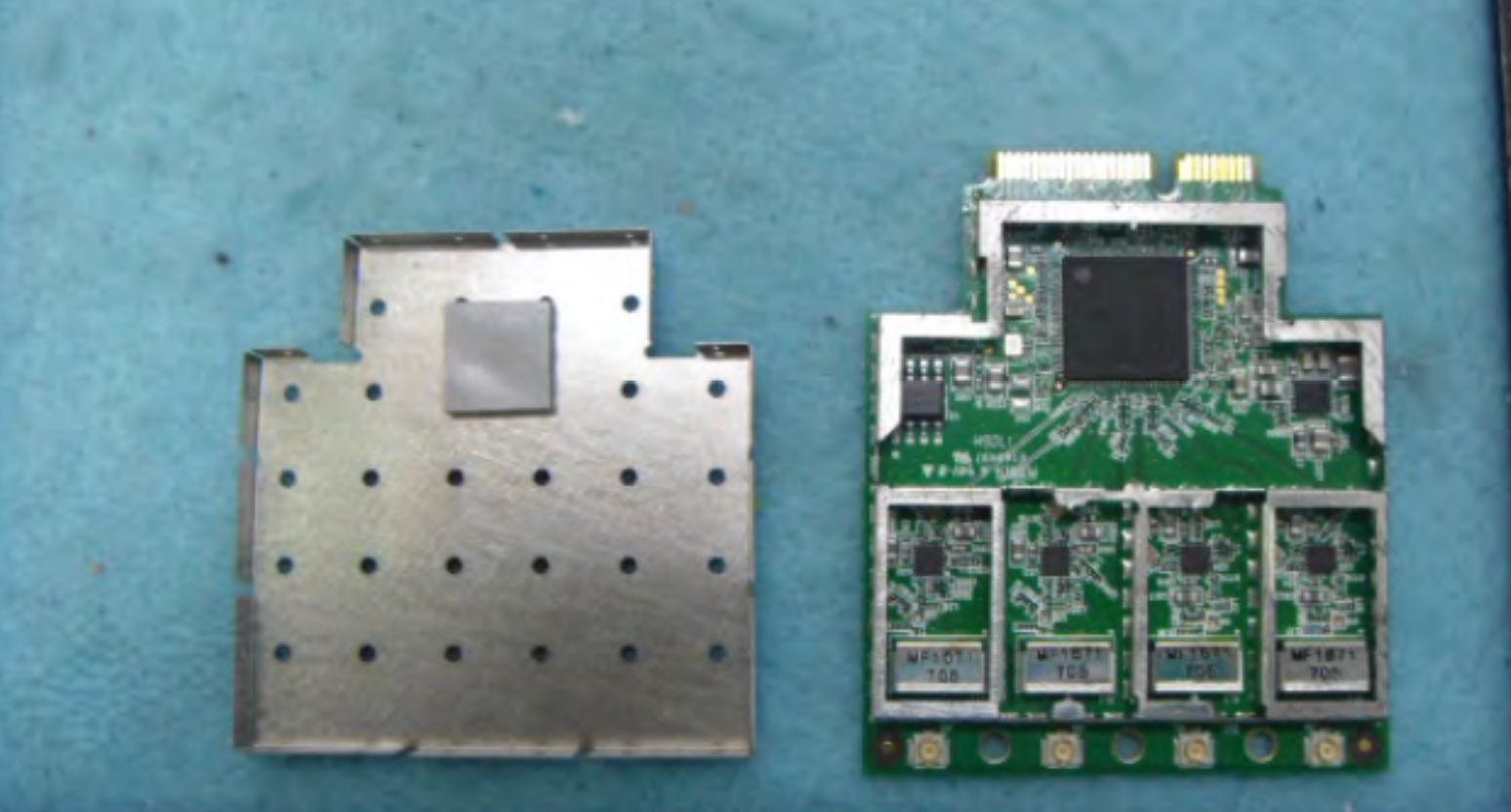

以下為SWX-M445G電路照
https://fccid.io/SWX-M445GL/


  • Qualcomm Atheros ’‘Cascade’’ QCA9994
  • 802.11ac compliant & backward compatible with 802.11an (1.73Gbps)
  • 2x spatial streams (2SS) MIMO 160/80+80 MHz bandwidth support
  • 4x spatial streams (4SS) Multi-user MIMO (MU-MIMO)
  • 802.11ac explicit transmit beamforming (TxBF) and legacy implicit TxBF for both beamformer and beamformee
  • Supports Spatial Multiplexing, Maximal Ratio Combining (MRC), Cyclic-Delay Diversity (CDD), Space Time Block Code (STBC),
    Low-Density Parity Check (LDPC) Codes
  • Supports Dynamic Frequency Selection (DFS)
  • Supports 802.11d,e,h,i,j,k,r,u, v time stamp, w and z standards
  • Designed for High Bandwidth Enterprise Wireless Access Points

不過光看RF晶片來講 跟Unifi AC  HD差距不大.. 可參考之前分解電路照片

另外XG Station 是Unifi 第一次開始嘗試使用主動天線波束成形技術.推測有可能用如下EC482

XG無線設備系列都需要大功率 – 功率超過30瓦,因此需要802.3bt的功率 – 這不適用於普通的Poe switch。
通過1Gb端口為其供電,如果吞吐量超過1Gb,則使用10Gb端口。

以下為初始測試…

安裝照片



注意防水連接 –


在室外進行了一些測試,看看在遠處看到什麼樣的連接。只有這些初步測試達到450英尺,但它仍然非常令人印象深刻 – 見下面的結果。

這個測試是在設備安裝在離地面大約6英尺的地方,並通過一根80米長的電纜連接到電源/數據的傾斜清晰區域(實際上是24AWG絞合以太網,使其盡可能安裝不良)上完成的。測量是在正常用戶級別使用三星S8 +智能手機進行的; 信號測量結果來自WiFi分析儀,吞吐量測試通過我的Comcast連接從手機直接連接到Speedtest.net,最高可達175Mb。兩個外帶無線電的測量值被一起平均; 由於Tx傳導功率下限或30dBm EIRP,中間無線電訊號一般降低4-6 dB。測量直接在AP前面45度偏離中心線和單元後面進行。

令人印象深刻的事情之一是,速度測試始終保持在175Mb,一直到450英尺標記處。
