本篇會教您如何幫半裸露的銳角雲換成漂亮的半透明壓克力殼、與安裝BIOS電池

須購買另售改裝套件:https://osslab.tv/shop/acute_angle_aa_mod/


步驟1:

零件清點,套件會包含──

● 壓克力殼:大張 x2、長邊 x2、短邊 x2

● 螺絲釘與銅柱:螺絲釘 x8(至少)、單邊銅柱 x4(至少)、M.2 SSD用螺絲釘 x1 (至少)

● 電子零件:BIOS電池 x1



*不一定需要,但若有會更方便的用品:

● 空盒,用於步驟12 (將板材墊高)

● 泡棉膠帶、或 3M VHB 膠帶之類的 有點厚度的雙面膠,用於步驟9 (可將BIOS電池黏得更牢)

● 小張的離型紙,用於步驟14 (暫時承載撕下來的天線貼布)






步驟2:

移除主機板上蓋的螺絲 (可用一般的細十字螺絲起子)

十字螺絲-長的 (銳角雲自帶)

十字螺絲-短的 (銳角雲自帶)

※拆下來的螺絲不會用於接下來的組裝,但還是可以留好


步驟3:

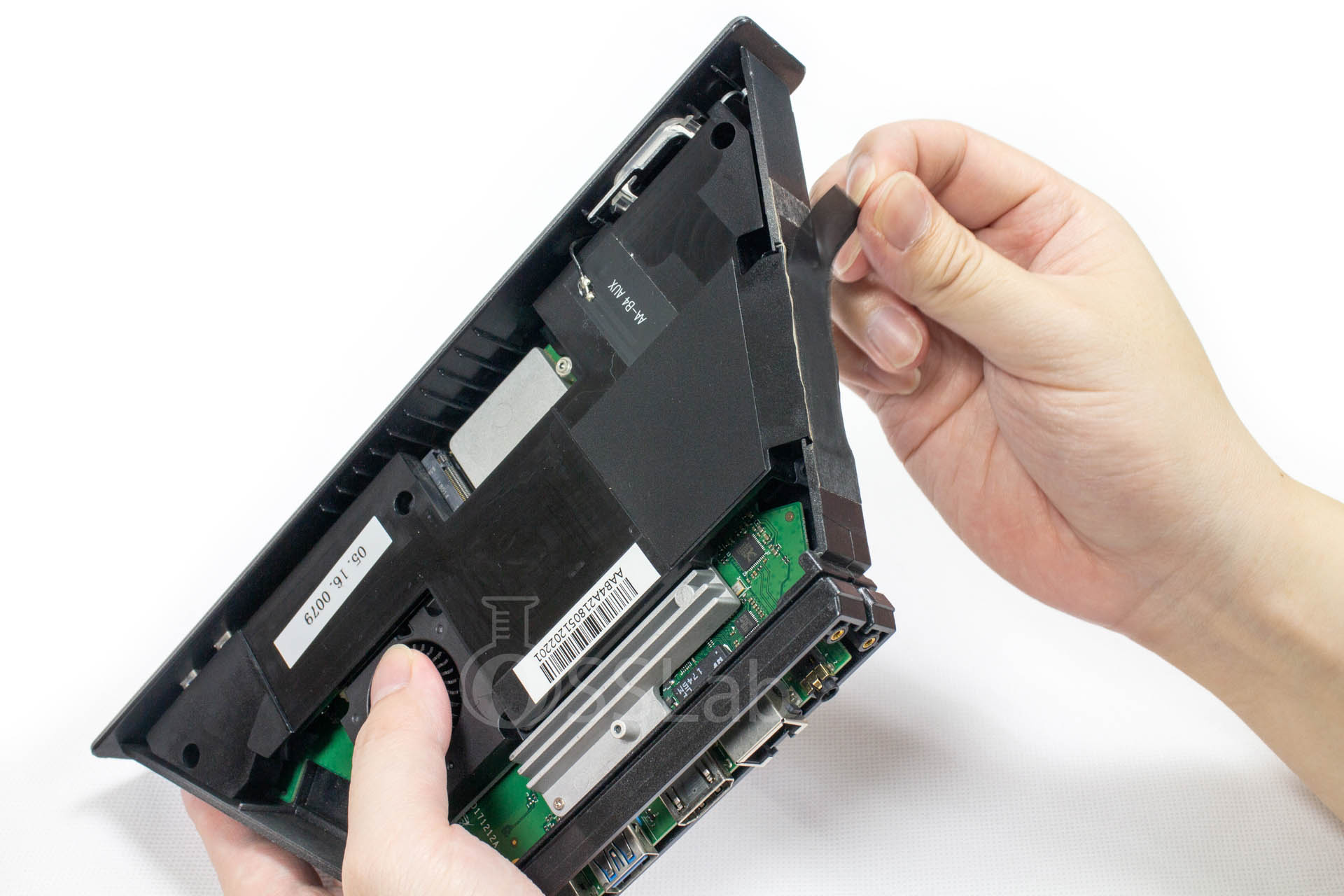

將主機側邊的防塵網撕下


步驟4:

小心將上蓋翻起,但還不要拿掉

<!> 上蓋仍有導線連著主板,硬扯可能會損壞


步驟5:

撕掉固定天線導線的膠布


步驟6:

解開主板上 Wi-Fi 模組的兩條天線導線 (輕輕往上拔即可,沒鑷子的話 用手也行)


步驟7:

移除主板的螺絲 (可用一般的細十字螺絲起子)

主板上的十字螺絲 (銳角雲自帶)

※拆下來的螺絲不會用於接下來的組裝,但還是可以留好


步驟8:

將稍微有點卡在外殼內的主板取出,可先照著照片標註的施力方向、抓著主板的USB接口 將外殼解開

鬆脫以後,再從I/O側將主機板推出

這樣裸板就取出來了




步驟9:

將裸板翻面,準備安裝BIOS電池

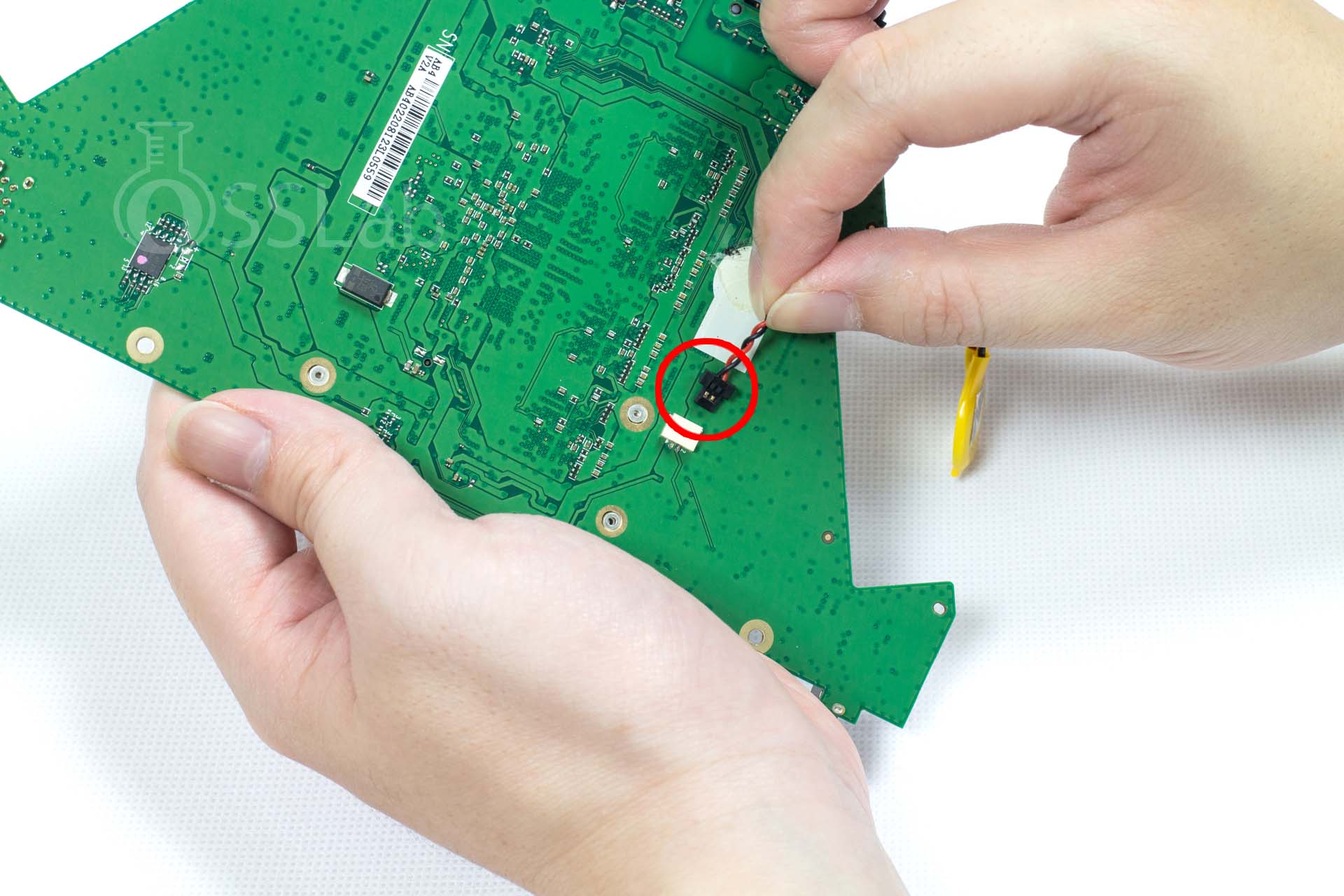

將BIOS電池接上主板

電池的接口位置,請注意不要插反、不要硬督



確認接好後就可以撕掉電池上的雙面膠、準備黏貼

(要上泡棉膠的話就趁現在)



將電池黏貼上主板



BIOS電池安裝完成


步驟10:

準備等一下要組裝的壓克力板,上面的保護紙要撕掉

(撕的時候建議放慢速度,遇到有孔洞的地方 紙比較不會撕破掉,就可以乾淨地撕掉一整面)


步驟11:

取沒有打散熱孔的大張壓克力板,用空盒或其他物品墊高後,照著照片中的方位、於特定孔洞放入套件組的螺絲

要向下放螺絲的孔洞,共四個

未來可鎖其他硬碟或零件的孔洞,本次組裝不會用到




步驟12:

單邊銅柱轉上四個螺絲釘

轉剛好就好、別轉太緊,太緊會把壓克力夾裂

完成後翻面


步驟13:

將裸板套上剛才鎖的四根單邊銅柱上

(若無法套入,可能是柱子鎖錯位置,請回上個步驟檢查並重鎖)


步驟14-1:

找到剛才拆下來的兩個舊外殼,準備將上面的兩條天線移植到新的外殼上




步驟14-2:

撕下大殼的天線

<!> 貼布很黏,小心不要弄破、或弄掉上面導線的焊點

<!> 建議先用撬棒、鑷子、或細一字螺絲等工具協助挑起貼布邊緣,再用手撕起

<!> 用吹風機吹熱可幫助撕取、但直接撕其實也行

撕下小殼的天線



天線撕下來後可暫時貼在離型紙上,下個步驟會用到

(舊外殼就不需要了,組裝完後要回收或留作紀念都行)


步驟15:

將天線貼至新外殼上,請先將寫著「AUX」字樣的那側天線,貼在下圖中的位置──



再將寫著「MAIN」字樣的那側天線,貼在AUX天線的旁邊





再小心地將兩條導線接回至主板的 Wi-Fi 模組上

<!> Wi-Fi 模組上有指明「MAIN」與「AUX」各要接在哪個點上,不要裝反



Wi-Fi天線移植完成


步驟16:

將四個雙通銅柱轉上單邊銅柱,固定主板

要鎖上雙通銅柱的位置

<!> 若因為安裝條狀SSD 而導致原本銅柱位置會被擋住,那該位置一開始就可以換成只上一根雙通銅柱,然後用螺絲收尾


步驟17:

安裝短邊,找到有開一條縫的那塊短邊,安裝上主機,縫建議朝著主板開關那側


步驟18:

安裝另一塊短邊,可以讓斜散熱孔跟上一步驟裝的短邊 方向一致


步驟19:

安裝兩塊長邊,孔洞要對齊主板的兩側、不要裝反


步驟20:

將最後一塊大塊壓克力板安裝上去,散熱孔要對齊主板上的黑色散熱風扇


步驟21:

將套件組最後的螺絲釘 鎖上對應孔位的銅柱,固定整個上蓋

要鎖螺絲釘的位置

轉剛好就好、別轉太緊,太緊會把壓克力夾裂


完成!

這樣漂亮的壓克力銳角雲小主機 就組裝完成了~
