前言

銳角雲 (Acute Angle Cloud) 電腦,原先的規劃是應用於區塊鏈,將電腦開啟並放著讓它在背景挖礦,大家以分散運算的方式來挖出虛擬貨幣,然後大家共享成果,原先是一種不錯的商業模式,先前也在區塊鏈市場闖出一片天。然由於當今挖礦成本高,使其熱潮逐漸散去,因此運用該電腦來挖礦已不切實際,再加上該團隊也已解散,因此銳角雲電腦只好尋求其他用途,當成一般桌上型電腦來使用。

其實銳角雲電腦,就是一台迷你x86電腦,採用Intel Celeron N3450 4核心處理器,內建8GB LPDDR3記憶體,以及64GB的eMMC SSD,並內建Gigabit乙太網路,以及Wi-Fi 5 (802.11ac) 雙頻無線網卡 (含Bluetooth 4.2規格),因此算是個不錯的開放式迷你電腦(Mini PC),再加上其I/O上提供了3組USB 3.0、HDMI輸出埠、3.5mm耳機孔,擁有高度的擴充性,可以放在桌上當成一般文書機、上網機、追劇機、輕量遊戲機,或是拿來做實驗、學習、實際應用,都是很不錯的。

▲ 銳角雲電腦系列 (含木質精裝版本、裸機版本、壓克力盒版本、長方形壓克力盒版本)

銳角雲電腦:開箱

由OSSLab推出的銳角雲系列迷你電腦,有分成:(A) 原廠木質精裝版本、(B) 裸機版本、(C) 壓克力盒裝版本,以及(D) 長方形壓克力版本(又稱「鍵盤雲」),使用者可以依照自己的喜好與需求來選擇,如果買(B)的版本也可以加買銳角雲改裝套件來升級成(C)的造型,也就是使用者要怎麼配都行。以下文章都統稱為「銳角雲電腦」,我們就一一來開箱介紹吧!

● A. 精裝版本 (限量版)

先簡介銳角雲精裝版本,這也是原銳角雲團隊推出的版本(型號AA-B4),採用精緻外盒包裝,搭配主機採用木質外殼設計,非常精美。包裝裡面有主機 (以絨布袋包裹)、HDMI線、變壓器、說明書、歡迎卡,並內建了Windows 10作業系統,開箱後,主機插電即可使用。


▲ 銳角雲電腦木質精裝版本


▲ 木質精裝版本開箱,裡面有主機(以絨布袋包裹)、HDMI線、變壓器、說明書、歡迎卡


▲ 木質精裝版本的產品內容,含主機、HDMI線、變壓器


▲ 近看木紋材質,上面雕有Acute angle的字樣與Logo


▲ 木紋材質看起來就非常高檔,可與其他家具放在一起,這是右側與左側,主機後方以三角鐵柱簍空設計來做固定


▲ 銳角雲電腦主機的正面與背面。正面有開關機鈕、Reset鈕與USB 3.0 x2

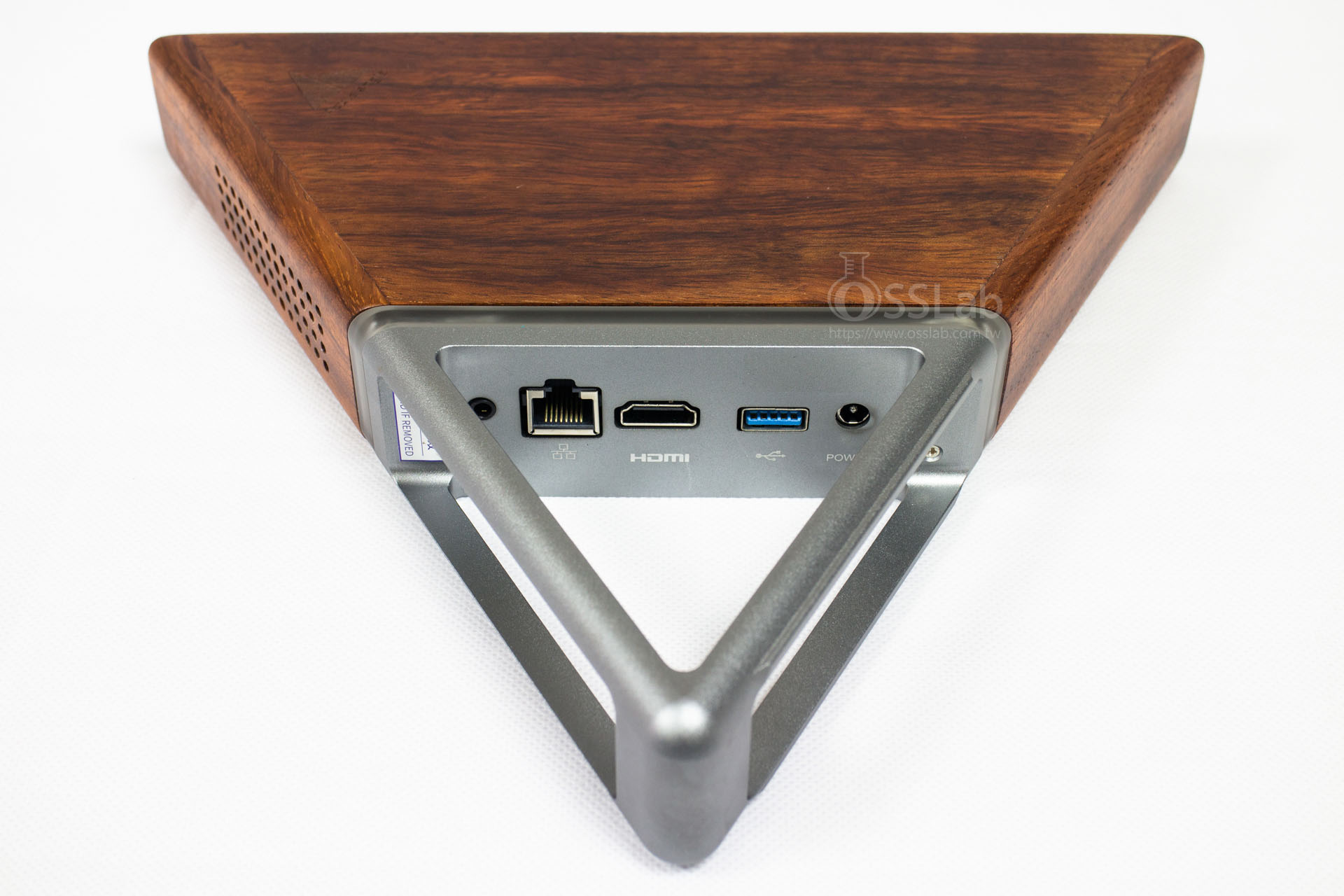

▲ 銳角雲電腦主機的背面連接孔,含3.5mm耳機、GbE網路孔、HDMI埠、USB 3.0埠、電源孔

銳角雲電腦主機前方提供開關機鈕、Reset鈕與2組USB 3.0埠,背面提供3.5mm耳機、GbE網路孔、HDMI埠、1組USB 3.0埠、電源孔。因此在周邊支援度方面算是非常充裕,可連接各式周邊裝置。而後面的金屬三角立架也擁有整線功能,讓各式連接線都能有條不紊。

在網路連線方面,其內建Realtek GbE有線網路,並配有Intel雙頻Wireless-AC 3165無線網路。採用雙天線設計,可支援802.11b/g/n/ac等規範(Wi-Fi 5),並同時內建藍牙4.2功能,讓使用者不管是有線還是無線,都可以輕鬆連線上網。

OSSLab販售之銳角雲木質精裝版本配備完整內容,此外,為讓使用者擁有更多儲存空間,除了主機內建SanDisk 64GB SSD儲存空間,還有另外的120GB SSD,使用者可以另外選擇Intel SSD 540s系列240GB的M.2 SATA SSD 1片,以雙SSD碟加計共184GB或304GB的總SSD容量,來驅動與把玩這款銳角雲電腦。無論想要安裝雙作業系統,或是儲存更多資料,放在家裡客廳搭配無線鍵盤,亦可當成影音電腦。怎麼玩都行。由於精裝版數量有限,因此想要蒐藏的玩家們,趕快搶購吧!(更新:本機種已售罄,敬請見諒! 請參考以下的其他機種!)


▲ 精裝版本可選擇Intel SSD 540s系列M.2 SATA SSD,此為180GB版本


▲ 這就是銳角雲迷你電腦精裝版本,數量有限,售完為止

▼ 產品規格說明

產品名

銳角雲AA-B4 木質精裝版

處理器

Intel Celeron N3450 (4C/4T) 1.1 2.2GHz

記憶體

8GB LPDDR3-1600 (雙通道)

顯示卡

Intel HD Graphics 500 (內顯)

儲存裝置1

內建SanDisk eMMC 64GB (預載Windows 10)

儲存裝置2

Intel SSD 540s系列M.2 SATA SSD 120GB 240GB (預裝好)

網路埠

Realtek GbE有線網路 + Intel 3165 802.11ac雙頻無線網路+藍牙4.2

I/O

USB 3.0 x3 + HDMI + 3.5mm耳機孔 + RJ45 LAN

產品內容物

盒裝主機*1 + 變壓器*1 + HDMI 線材*1



● B. 裸機版本

銳角雲電腦主機拆下後面的金屬三角立架,以及木質機殼,就是裸機的樣子。裸機版本的所有功能,皆與木質外殼精裝版本相同,差別在於這個版本為入門款,以最低價供應給想要購買入門x86電腦的使用者。若怕傷到裸機,OSSLab另有提供銳角雲改裝套件:透明壓克力外殼+BIOS電池,可添購來變成下述(C)的透明盒裝版本。

規格與前者相同,同樣採用Intel Celeron N3450 4核心處理器,內建8GB記憶體與64GB eMMC儲存空間,提供一般入門玩家、技客(Geek)或創客(Maker)來使用、把玩與研究,使用者可自己添購M.2 SATA SSD來擴充容量,抑或是連接外接式硬碟來擴充容量。當然也可以透過USB隨身碟來執行其他作業系統,總之,怎麼玩都行!

▲ 木紋材質版本(右)與裸機版本(左)

▲ 銳角雲迷你PC裸機版本右側,可以看到內部電路板與散熱風扇

▲ 這是裸機左側的樣子

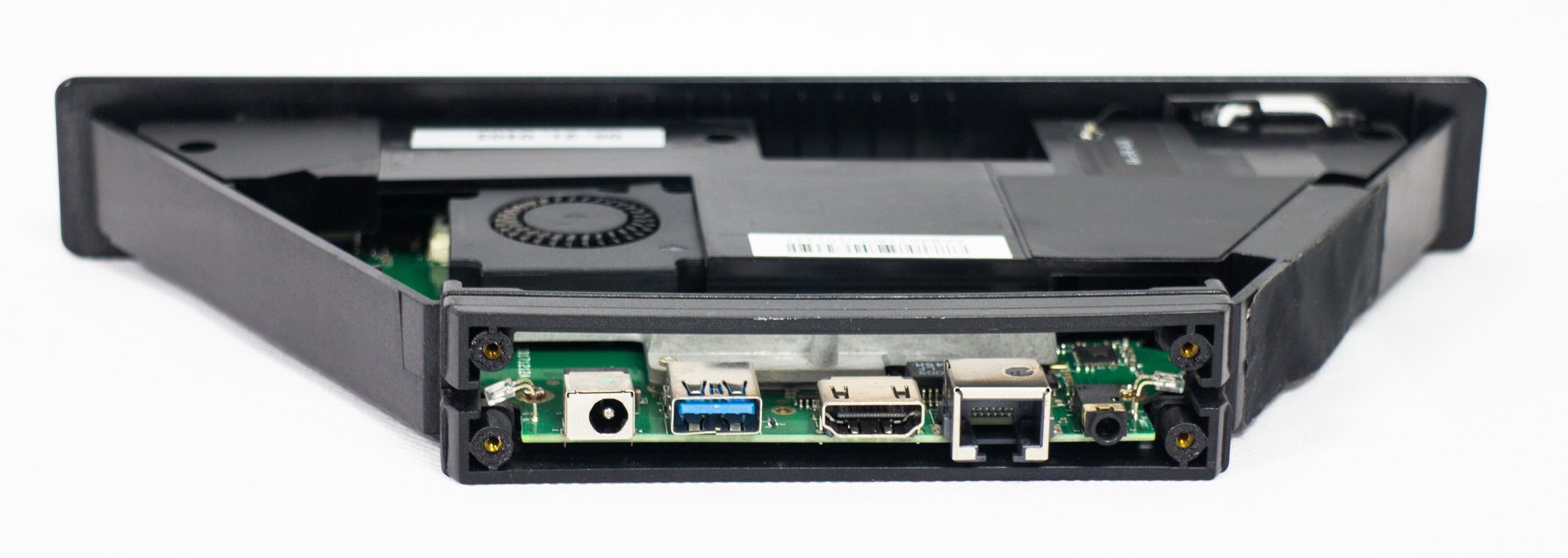

▲ 銳角雲電腦主機的背面連接孔,從右至左依序是3.5mm耳機、GbE網路孔、HDMI埠、USB 3.0埠、電源孔

▲ 插上變壓器,開機後,可以看到電源鈕與後方上下區,會有開機指示燈

▼ 產品規格說明

產品名

銳角雲AA-B4 裸機版

處理器

Intel Celeron N3450 (4C/4T) 1.1 2.2GHz

記憶體

8GB LPDDR3-1600 (雙通道)

顯示卡

Intel HD Graphics 500 (內顯)

儲存裝置1

內建SanDisk eMMC 64GB (預載Windows 10)

儲存裝置2

網路埠

Realtek GbE有線網路 + Intel 3165 802.11ac雙頻無線網路+藍牙4.2

I/O

USB 3.0 x3 + HDMI + 3.5mm耳機孔 + RJ45 LAN

產品內容物

裸裝主機*1 + 變壓器*1 + HDMI 線材*1

可加購產品

銳角雲改裝套件:透明壓克力外殼+BIOS電池



● C. 壓克力盒裝版本

如果使用者覺得買(B)裸機版本,怕用起來會不小心碰到內部元件而弄壞,那麼就可以考慮買這個壓克力盒裝版本,這款主機出貨時就已使用壓克力材質包裹妥善,內部的所有元件一覽無遺(另有非透明壓克力版本)。至於在規格方面則跟上述相同,使用時可以平躺或直立放置,只要別擋住為中間散熱風扇預留的通風孔就行了。

使用者選擇購買這個版本的話,就跟選擇買木質限量版一樣,除了主機內建SanDisk 64GB SSD儲存空間之外,還可選擇Intel SSD 540s系列180GBIntel SSD 540s系列240GB的M.2 SATA SSD 1片,並安裝於主機內部,讓使用者能以雙SSD碟加計共224GB或304GB的總SSD容量。

▲ 壓克力銳角雲,顧名思義,以透明壓克力板包覆整個主機


▲ 壓克力銳角雲的側面,可以看到內部電路板與元件;開機鈕與Reset鈕在窄的那面頂端,需要用筆尖去戳;可以看到安裝於板上的Intel原廠的 M.2 SATA SSD;下面有2組USB 3.0埠



▲ 銳角雲迷你PC的另一側面,可以看到另外黏上去的BIOS電池



▲ 銳角雲壓克力盒版本的背面連接孔,從上至下依序是3.5mm耳機、GbE網路孔、HDMI埠、USB 3.0埠、電源孔


▲ 銳角雲壓克力盒版本的內部配置,含雙頻Wi-Fi + 雙硬碟配置






▲ 銳角雲壓克力盒版本,另有白色款式與黑色款式可供選擇

▼ 產品規格說明

產品名

銳角雲AA-B4 壓克力盒裝版

處理器

Intel Celeron N3450 (4C/4T) 1.1 2.2GHz

記憶體

8GB LPDDR3-1600 (雙通道)

顯示卡

Intel HD Graphics 500 (內顯)

儲存裝置1

內建SanDisk eMMC 64GB (預載Windows 10)

儲存裝置2

Intel SSD 540s系列M.2 SATA SSD 180GB 240GB (預裝好)

網路埠

Realtek GbE有線網路 + Intel 3165 802.11ac雙頻無線網路+藍牙4.2

I/O

USB 3.0 x3 + HDMI + 3.5mm耳機孔 + RJ45 LAN

產品內容物

透明主機*1 + 變壓器*1 + HDMI 線材*1



● D. 長方形壓克力盒裝版本 (鍵盤雲)

最後介紹的版本是長方形壓克力盒版本,這個版本同樣原先是銳角雲團隊推出的長方形主機版本 (型號K3),如同鍵盤那樣的長度,該電腦整合於鍵盤中,因此這個版本比較特別。



▲ 銳角雲長方型壓克力盒版本迷你PC (鍵盤雲)主機上方,可以看到內部電路板與配置,與內建的SSD。此機種與前面3款不同

銳角雲K3迷你PC,在規格上跟AA-B4相同,皆採用Intel Celeron N3450 4核心處理器、內建8GB LPDDR3記憶體,以及64GB的eMMC SSD,並內建Gigabit乙太網路,以及Intel 3165 Wi-Fi 5 (802.11ac) 雙頻無線網卡(含Bluetooth 4.2規格)。此外同樣提供M.2 2242插槽,可插符合該規格之M.2 SATA SSD來擴充容量。

對外連接埠都在同一側,包括開機鈕、Reset鈕、電源孔、2組USB 3.0埠、microSD插槽、HDMI埠、GbE網路孔、D-Sub (VGA埠)、3.5mm耳機孔。由於鍵盤雲採用Fanless設計,內部具有大片散熱片,因此能享有完全無噪音的安靜使用環境,然而使用時,仍建議直立擺放,以便加速散熱效果。

▲ 銳角雲長方型壓克力盒版本迷你PC (鍵盤雲)主機底部,可以看到內部電路板與配置


▲ 銳角雲長方型壓克力盒版本迷你PC (鍵盤雲)主機的前側,所有對外連接埠都在這一側,從左至右依序是開機鈕、Reset鈕、電源孔、2組USB 3.0埠、microSD插槽、HDMI埠、GbE網路孔、D-Sub (VGA埠)、3.5mm耳機孔



▲ 原始的鍵盤雲 與壓克力鍵盤雲的對照



▲ OSSLab推出的銳角雲版本,從左至右依序是:(B)裸機版本、(C)壓克力盒版本、(D) 長方形壓克力盒(鍵盤雲)版本,外型比一比

▼ 產品規格說明

產品名

銳角雲K3 長方形壓克力盒版 (鍵盤雲)

處理器

Intel Celeron N3450 (4C/4T) 1.1 2.2GHz

記憶體

8GB LPDDR3-1600 (雙通道)

顯示卡

Intel HD Graphics 500 (內顯)

儲存裝置1

內建SanDisk eMMC 64GB (預載Windows 10)

儲存裝置2

網路埠

Realtek GbE有線網路 + Intel 3165 802.11ac雙頻無線網路+藍牙4.2

I/O

USB 3.0 x2 + HDMI + VGA + 3.5mm耳機孔 + microSD讀卡機 + RJ45 LAN

產品內容物

透明主機*1 + 變壓器*1 (買兩台送HDMI 線材)



銳角雲迷你電腦 使用情境

以上不論使用者選擇哪一款銳角雲電腦,因為其體積非常迷你,因此可以放在桌上使用。使用者可以放在辦公桌上當成一般辦公電腦,或是放在家裡房間桌上當成上網電腦,亦或是放在客廳電視櫃旁當成電視盒、影音電腦。當然要放在Router旁邊當成簡易NAS、檔案伺服器也是可以的。

如果您是創客(Maker)、技客(Geek)或是對於迷你電腦有興趣的玩家,其實可以考慮選擇銳角雲來使用。雖說市面上有樹莓派(Raspberry Pi)那類的的單板電腦(SBC),但那些幾乎都是ARM架構的,只能用來安裝Linux,且當一般桌機使用的話,也是非常慢(因為大多使用SD Card來儲存作業系統,運作起來不夠流暢),大多適合應用在比較需要省電的IoT場合,而比較不適合拿來當桌機使用。

因此在同樣想選擇迷你電腦的考量之下,還不如考慮銳角雲電腦,其優勢有:

  1. 它是x86架構,可以用來安裝Windows 10。
  2. 它使用eMMC與NVMe介面,開機速度絕對比當前SD記憶卡還快!
  3. 它具備硬體影音解碼,因此在各種影音播放方面絕對順暢,看影片不會頓!
  4. 是銳角雲的價位跟SBC相當,甚至更便宜。

因此,綜合上述優勢,可以發現銳角雲的玩法,絕對比上述SBC的電腦還要強悍。

▼ 單板電腦、一般迷你電腦,與銳角雲家族的優缺點比較



單板電腦

一般迷你電腦

銳角雲家族

CPU速度

(大多高達ARM 64等級, 1.5GHz, 14核心)

(大多AtomCeleron雙核心)

(Intel Celeron N3450 1.1~2.2GHz, 4核心4執行緒)

RAM容量

512MB~8GB

4~8GB

8GB

擴充能力

(USB 2.0 x4) (USB 2.0 x2 + USB 3.0 x2)

(USB 2.0 x3) (USB 2.0 x2 + USB 3.0 x2)

高達USB 3.0 x3

網路配置

GbE, Wi-Fi 802.11ac, 藍牙5.0

GbE, Wi-Fi 802.11ac, 藍牙4.2

GbE, Wi-Fi 802.11ac, 藍牙4.2

儲存裝置

, 僅有讀卡機 (須另接記憶卡當開機碟)

, 內建eMMC 32GB (另有SATA)

, 內建eMMC 64GB (另有M.2 SATA)

開箱即用

(須自行下載OS, 並轉存至記憶卡)

不一定 (有些是無OS版本, 有些則內建Windows)

(內建Windows 10)

軟體應用

Linux (Ubuntu, Debian, OSMC, LibreELEC, Android, …), Windows 10 ARM還不完全

Windows (10/8.1), Linux (Ubuntu, Debian, CentOS, Android, …)

各種OS皆可 (Windows 10/ 8.1; Linux家族, Android; 可安裝Unraid, FreeNAS)

開機模式支援

ARM Legacy + UEFI

UEFI (大多不支援Legacy)

UEFI + BIOS (Legacy)

配件加購

外盒, 各式擴充模組

螢幕懸掛配件

M.2 SSD, DIY套件

整機功耗

1W~3.4W

24W~65W

24W (最高)

虛擬機執行

, 建議跑早期遊戲模擬器

, 建議跑早期遊戲模擬器

(可跑先進遊戲模擬器, Android模擬器, VMware)

體積

超小 (可放桌上或嵌入系統)

(可放桌上或掛在螢幕後)

(可放桌上)

價格

1,300~2,835._
(不含記憶卡)

5,990~8,990._

2,780~4,599._



下一篇 應用篇,我們將針對銳角雲的各種作業系統執行情況,包括一般Windows 10應用程式的支援度、執行情況、效能測試,以及其他作業系統的支援度與應用。敬請期待!
