Seagate磁頭損壞救援案例與電路版交換清單

1

2

3

4

Linux啟蒙老師鳥哥內有多年心血資料.鳥哥與資工學生有幫忙查看無法處理

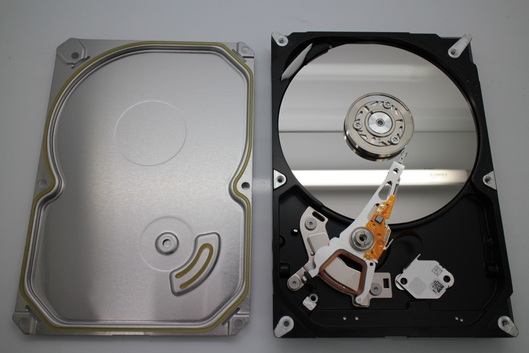

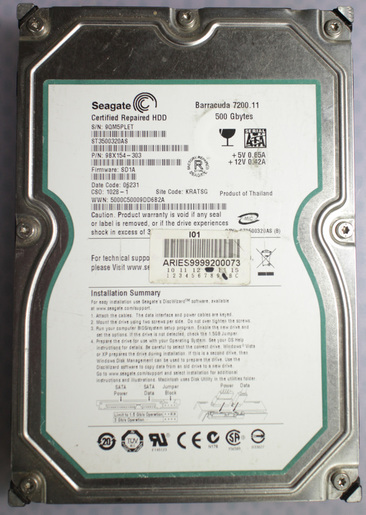

經過 OSSLab檢測確定為磁頭損壞.

這狀況來講救援難度如下
1.Seagate硬碟 零件 匹配性不高.要找出其規律.
2.Seagate碟片比較脆弱,容易刮傷

OSSLab由於做過無數Seagate 硬碟相容性測試 因此
四天完成資料恢復 , 100%完整.

Seagate 硬碟材料交換性其實頗為複雜
磁頭以Pre Amp為主

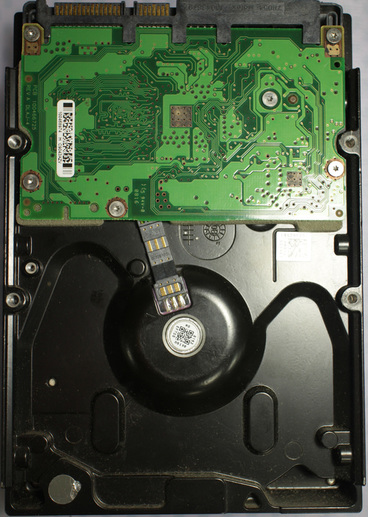

電路板更廣泛 必須大量做實驗

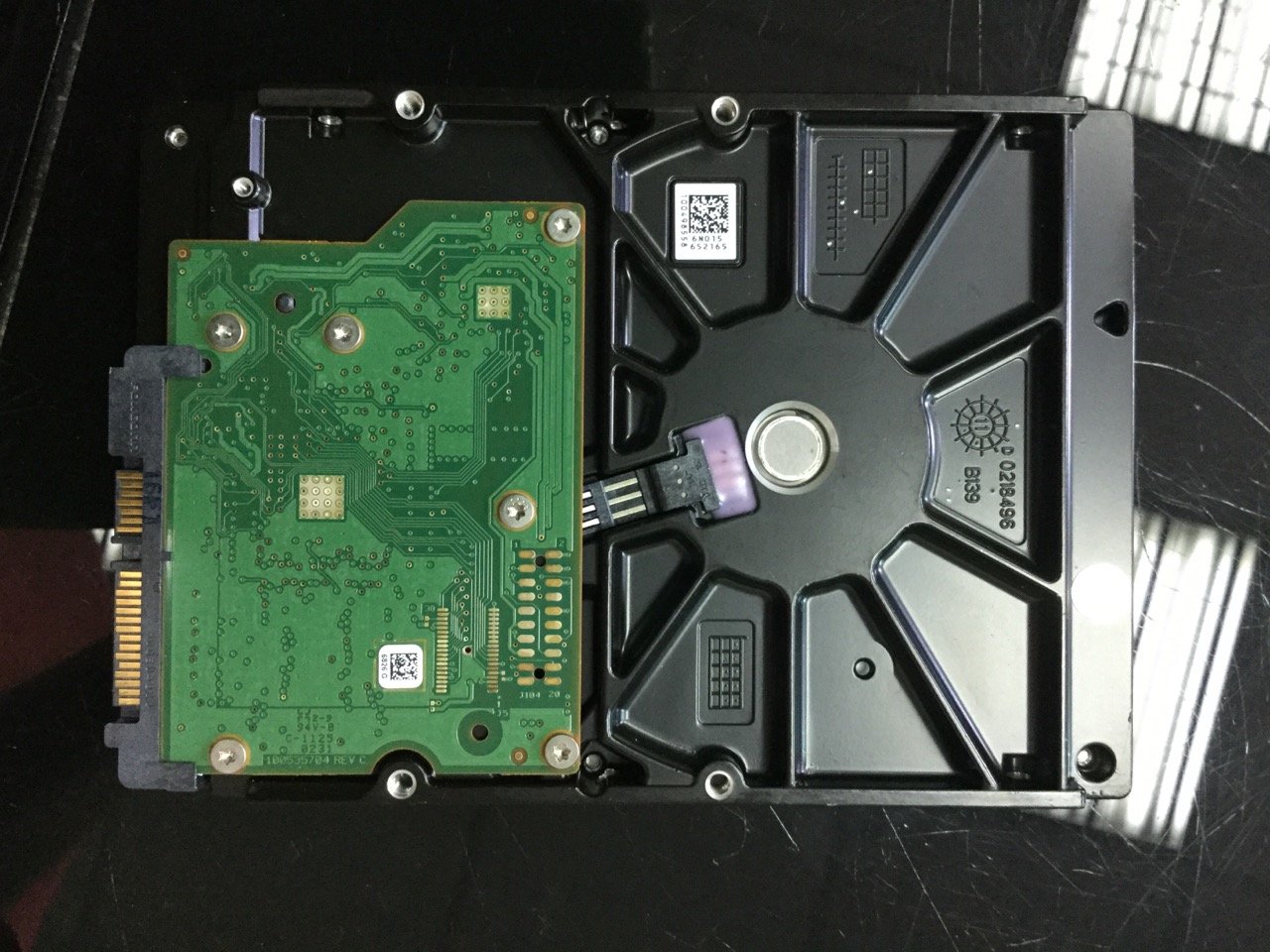

下面為整理過跟測試過的可交換Seagate F3 系列電路板

大致上下面二條件滿足,電路板通常有機會匹配相容.
1.外觀 線路走現大略一樣
2.控制IC 一樣

=====================================================================

2,5 SATA

可互換
100591681
100536286 REV E
100513229 Rev A

=====================================================================
2,5 SATA

100696152 REV B ST500LT012 Main Chip:Marvell 88i1064-RAH2

====================================================================
2,5 SATA

可互換
100620560 REV.A
100619769
100610953

====================================================================
3.5 SATA

可互換
100574451
100536501 REV A, Barracuda LP ST32000542AS, проц:V60131 SEAGATE CCZZ001TQ20, крутилка:SH6968B A
100535537 REV A, Barracuda LP ST3150541AS, проц:LSI B5502C30 SEAGATE 1007T NN1R184, крутилка:smooth 100536983
100535537 rev A, Barracuda LP ST31500541AS, LSI B5502C20 0915T 1984717
100535537 rev C, ST31000528AS 7200.12, LSI B5502C30 1047T NN3P011

=====================================================================
2,5 SATA

可互換
100603256
100588584
100611631

=====================================================================
3’5 Brinks

100512588 REVA
100512585

======================================================================
3’5 Muskie

可互換:
100579470 REVC
100533173 REVA

======================================================================
3’5 Grenada

可互換:
100664987_REVA
100664987_REVB
100687658_REVC
100645422

注意韌體版本不同 不一定可以相容
======================================================================
3’5 Grenada

可互換
100617465
100603204
100573971
100591286

======================================================================
3.5″ SATA. 7200.12, slim Pharaoh

可互換
100532367 rev B
100535704 rev C

=======================================================================
可互換

100397877
100349359

========================================================================
7200.9 TONKA2

可互換
100367028
100404226

=========================================================================
Seagate Barracuda 7200.10

可互換
100406937, REV B, CPU: LSI 100404226 YUMACPA2, VCM: SMOOTH 100369972
100406533, REV A, CPU: agere 100404225 YUMACPA2-E16, VCM: SMOOTH 100369972

Вместо 100406533 была поставлена 100406937.

==========================================================================
2,5″ SATA, Wyatt

可互換
100656265
100660535

===================

Barracuda LP
ST31500541AS
pcb 1000535537 rev A
LSI B5502C20 0915T 1984717

7200.12
ST31000528AS
pcb 100535537 rev C
LSI B5502C30 1047T NN3P011
============
Barracuda LP
ST32000542AS
PCB:100536501 REV A
проц:V60131
SEAGATE
CCZZ001TQ20
крутилка:SH6968B A

Взаимозаменяема на
Barracuda LP
ST3150541AS
PCB:100535537 REV A
проц:LSI
B5502C30
SEAGATE
1007T NN1R184
крутилка:
smooth
100536983
==================
100588584 совместима с 100611631 от Seagate Thin ST320LT000
==============
3.5″ SATA. 7200.12, slim.
100532367 rev B = 100535704 rev C
=================================
100397877
100349359
可互換
100475720
100466725
可互換
===============

на Grenada ST1000DM003
FW: HP36
FW: AP18
плата 100717520 REV B ( LSI_B69002V0, Winbond_W9751G6KB-25, SMOOTH_DILLON_SEAGATE_8NZK8_VA_D )
успешно прижилась
плата 100687658 REV B (LSI_B69002V0, Winbond_W9751G6JB-25, SMOOTH_DILLON_SEAGATE_7803A_V5_D)
от Greneada ST1000DM003
FW: CC46
В обратную сторону тоже все работало исправно
