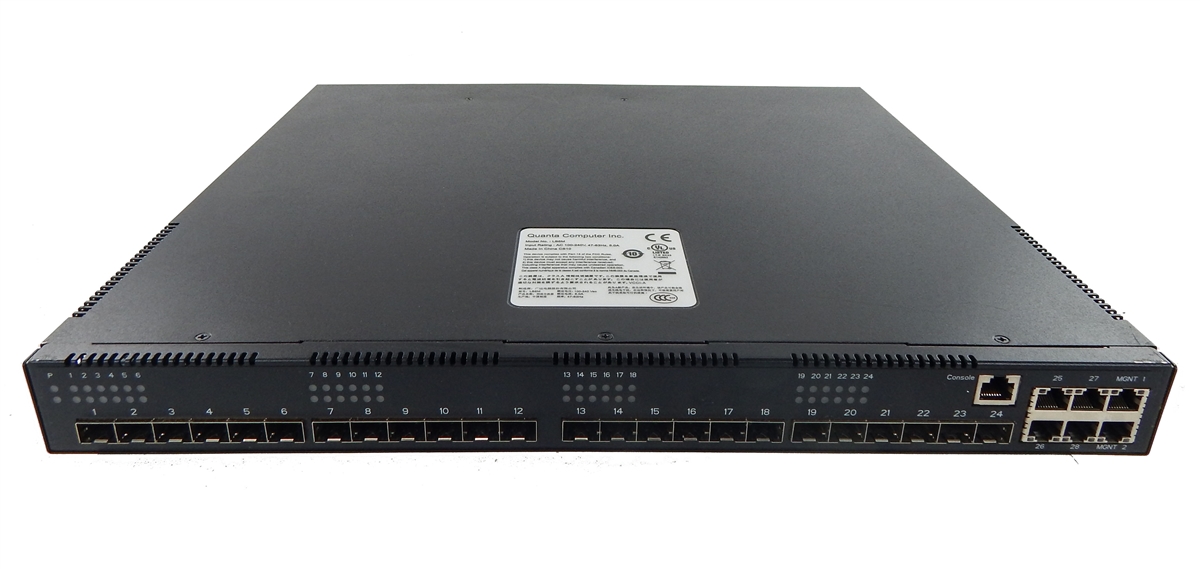

廣達LB6M 萬兆交換機刷寫 Brocade 韌體

廣達LB6M  Switch 可以使用Brocade. 這樣可以將一般10G switch變成L3  功能完整 ,關於這類非官方FW變換功能怎做到的?
1.修改fw韌體校驗位置 可參考 OSSLab 修改Atheros檔頭校驗
2.如本文先在bootloader狀況下 ,下指令將啟動記憶體區塊替換韌體boot引導,再用替換好後的bootloader 載入tftp 臨時os. 再刷入該韌體
原文出自 http://brokeaid.com/

原來的LB6M  siwtch 網管功能很簡單,經過下面刷寫號

免責聲明和注意事項

對於本文所導致的任何損壞的設備或財產,我們概不負責。本文假設您擁有合法的 Brocade TurboIron 擁有固件及其使用權。由於硬體差異,兩件事情也會改變:

  • SFP +活動/狀態LED會停止運作。線纜端口和機箱指示燈正常工作。我們猜 Brocade 的 LED 使用不同的I2C 配置,甚至可能是根本上採用不同的方案顯示,其他一切都是正常的。

  • Brocade 只有一個管理端口。原有廣達Switch的的#2 OOB端口將失效。您將仍然可以像一樣在管理#1上進行OOB管理,。

  • 儘管可以回到Quanta 原來韌體,但還是請小心注意使用。

要先準備的

熟悉tftp等基礎知識跟串口終端操作。如果不是,本指南可能不適合您。開始操作之前,請先閱讀完本文件。

如果你做好準備,做這件事的其風險是低的。可以考慮準備個UPS,如果你在執行 erase 命令後失去了電源,那麼你的設備將變磚。

首先去外面下載:韌體與說明書 (2018 2.14 更新) – 這包含Bootloader/OS/和所有你需要的文件。

啟動TFTP服務器,並確保檔案brocadeboot.bin brocadeimage.bin放在TFTP Server傳送目錄內。

串口連接到交換機打開一個終端窗口(9600 8N1)。另外,請務必將交換機上的#1管理端口連接到具有訪問tftp服務器的網絡.



準備刷寫

在看串口輸出的時候重啟交換機,它應該提示你點擊任何一個鍵來中斷啟動並將會進入bootloader控制台
使用 讀取ram指令來驗證您的 Quanta 引導加載程序

md 0xfff80000 20

輸出應該完全一樣:

fff80000: 27051956 552d426f 6f742032 3030392e '..VU-Boot 2009.
fff80010: 30362028 41707220 31392032 30313120 06 (Apr 19 2011
fff80020: 2d203135 3a35373a 30362900 60000000 - 15:57:06)....
fff80030: 3c20d000 60213f80 38000000 9401fffc < ..
!?.8.......
fff80040: 9401fffc 9421fff8 3c00ffff 6000fffc .....!..<......
fff80050: 9421fff8 9001000c 48000005 7dc802a6 .!......H...}...
fff80060: 800e171c 7dc07214 480020dd 3c600002 ....}.r.H. .<
..
fff80070: 60631200 7c600124 4c00012c 48002065 c..|.$L..,H. e

如果交換機上的輸出不匹配,請停下並不要執行後面操作。

假設您的 md 輸出符合我們的要求。現在可以將 Brocade 引導碼加載到 RAM 中的臨時位置。

設定Switch uboot的 IP,以及準備外部 tftp Server 的 IP:

setenv ipaddr 192.168.1.50
setenv serverip 192.168.1.49

現在將Brocade 引導碼複製到 RAM 中的一個臨時地址(0x100000),用於保存:

tftpboot 0x100000 brocadeboot.bin

下完tftpboot命令後 應該會顯示如下: tftpboot 0x100000 brocadeboot.bin
Enet starting in 1000BT/FD
Speed: 1000, full duplex
Using TSEC0 device
TFTP from server 192.168.1.51; our IP address is 192.168.1.142
Filename 'brocadeboot.bin'.
Load address: 0x100000
Loading: Got error 4
####################################
done
Bytes transferred = 524288 (80000 hex)

如果您看到錯誤4,這是正常的。現在您需要驗證臨時地址是否包含 Brocade 引導碼:

md 0x100000 20

檢查 0x100000 記憶體位置 輸出應該與下面的完全一樣:


00100000: 4d554348 02057be5 0005a2d6 00004058 MUCH..{.......@X
00100010: 00000000 00012f2c 0004d880 00600028 ....../,......(
00100020: 00030030 0004ffff ffffffff 00000000 ...0............
00100030: 4e6ab6ae 07030000 74727a30 37333030 Nj......trz07300
00100040: 00000000 00000000 00000000 00000000 ................
00100050: 00000000 00000000 00000000 00000000 ................
00100060: 00000000 00000000 00000000 00000000 ................
00100070: 00000000 00000000 00000000 00000000 ................

如果不一樣,則停止您可以通過鍵入 reset 或打開電源重新安全地重新啟動 再處理一次。

如果跟上面一樣的話請繼續。

清除並更改Bootloader

您現在需要將Brocade 引導碼存儲在 ROM  中。我們需要清除現有的引導加載程序,然後將Brocade 引導碼 從該 RAM 地址複製到 Bootloader 地址。從這裡開始,非常小心,並遵循命令。

下指令關閉Flash與Dram全部唯讀:

protect off all

清除 DRAM中的 Quanta 引導碼資料 :

erase 0xfff80000 0xffffffff

從DRAM中 暫存Brocade 引導碼複製到 0xfff8000 位置:

cp.b 0x100000 0xfff80000 0x80000

目前已經替換好了 Brocade Bootloader(現在可以加載Brocade OS img)不要立即重新啟動!首先驗證 Brocade Bootloader 是否在Bootloader 位置:

md 0xfff80000 20

你的交換機的輸出應該完全跟下面的內容一樣:

fff80000: 4d554348 02057be5 0005a2d6 00004058 MUCH..{.......@X
fff80010: 00000000 00012f2c 0004d880 00600028 ....../,.....
.(
fff80020: 00030030 0004ffff ffffffff 00000000 ...0............
fff80030: 4e6ab6ae 07030000 74727a30 37333030 Nj......trz07300
fff80040: 00000000 00000000 00000000 00000000 ................
fff80050: 00000000 00000000 00000000 00000000 ................
fff80060: 00000000 00000000 00000000 00000000 ................
fff80070: 00000000 00000000 00000000 00000000 ................

如果一樣,繼續下面的引導 Brocade – 風險部分結束。但是,如果沒有,不要恐慌。它是否與您 0xfff80000 20 在本指南開始時運行時的輸出相匹配?如果是這樣,那意味著 Quanta Bootloader 仍然在那裡。 您可以像往常一樣重新啟動 .

但是,如果兩者都不匹配,就會失敗。如果你這樣做的話 – 確保你在這裡運行確切的命令,並且再次從指

tftpboot 0x100000 brocadeboot.bin

開始,直到 Bootloader 啟用。如果你遵循命令,它應該工作。

解決之前,不要重新啟動或中斷電源。如果在該位置沒有有效的 Bootloader ,它將不會自行引導。作為最後的手段,您可以嘗試將原韌體刷新回來,只需使用 uboot.bin 代替所有提及 brocadeboot.bin 的命令即可將 recovery 文件夾中的 uboot.bin 替換掉。如果成功,輸出0xfff80000 20 應該與本指南開頭的示例相匹配,然後重新啟動。

啟動Brocade Bootloader

您現在將 Brocade Bootloader 放在 PowerPC Flash 正確位置。現在我們只需要重新啟動!

reset

它會重新引導到 Brocade Bootloader,這應該會顯示類似的提示:

BOOT MONITOR

在 Brocade OS中,通過串口或遠程登錄,您需要使用shift +backspace 刪除。你可以通過在 Client->鍵盤 下改變你的 Putty /終端 設置為backspace方法的“Control + H”來解決這個問題,backspace不需要移位。一旦啟動並運行,您還可以配置使用正常 backspace 的SSH。

首先通過 tftp 啟動操作系統映像。您需要先給 Bootloader 一個臨時的唯一 IP,然後使用您的 tftp Server 的 IP 地址來啟動 FW:

ip address 192.168.1.50/24
boot system tftp 192.168.1.49 brocadeimage.bin

它現在將引導到完整的Brocade FW,但是我們仍然需要實際將他寫入 ROM 中,並通過使用Brocade Bootloader 刷寫來修復閃存許可。

首先給管理界面設定一個IP,這邊是設定192.168.1.50 /24:


enable
conf t
int management 1
ip addr 192.168.1.50/24
exit
write mem
exit

使用Brocade’s flash routine 來寫入bootloader:

copy tftp flash 192.168.1.49 brocadeboot.bin bootrom

閃爍時應該會看到一些點。當它完成後,點將停止,你需要按 Enter 返回到提示然後重新啟動交換機,以便新的引導加載程序修復 –  在執行此操作之前,您將無法寫入閃存:

reload

它會重啟到剛剛寫好的Brocade bootloader,因為我們還沒有更新主FW 。就像上面一樣,啟動tftp上的臨時 OS:

ip address 192.168.1.50/24
boot system tftp 192.168.1.49 brocadeimage.bin

如果您以前的管理 IP 配置沒有保存,則需要重做這些步驟以再次為其提供 IP。現在加載並寫入FW:

enable
copy tftp flash 192.168.1.49 brocadeimage.bin primary

當它像以前一樣閃爍時,你會看到一些點,當它們停止,回到提示。現在已經燒入了 Brocade TurboIron OS。重新啟動:

reload

第一次正式啟動需要幾分鐘時間,因為它將主映像複製到備份次映像分區。您可以將RS232 和 Telnet 連接到管理 IP。如果您要使用SSH,則需要啟用它 – 請依照附帶的文件說明書或快速指南進行操作。

命令來檢查你的新系統:

show version
show flash
show chassis
show media

請按照文檔文件夾中包含的指南來配置您的新交換機。

SFP +光學訊號強度

Brocade 沒有限制他牌 SFP+模組,但是如果想要看光學訊號強度就需要Brocade或Foundry 光纖模組。

指令跟狀況如下:

telnet@Route2(config)#sh optic 5
Port Temperature Tx Power Rx Power Tx Bias Current
+----+-----------+--------------+--------------+---------------+
5 32.7460 C -002.6688 dBm -002.8091 dBm 5.472 mA
Normal Normal Normal Normal
