自iPhone 6s 之後iphone就開始使用NVME SSD
但是若透過iPhone 主控來處理,受到限制會很多. 這篇文章為逆向iPhone 6S NVME SSD方法
轉自http://ramtin-amin.fr/#nvmepcie
OSSLab翻譯與編修

NVMexpress是嵌入式設備中使用的下一代存儲技術。主要想法是直接在PCIexpress級別安裝儲存控制器,避免了大量協議轉換。
該技術基於PCIe。我們可以在最近的Macbook 12 retina上看到它在控制面板上的詳細信息:

最近,Macrumers在這個屏幕截圖上展示了這個特點:

所以這實際上是非常有趣的去看看它,
關於Macbook用的NVME控制器可以參考OSSLab文

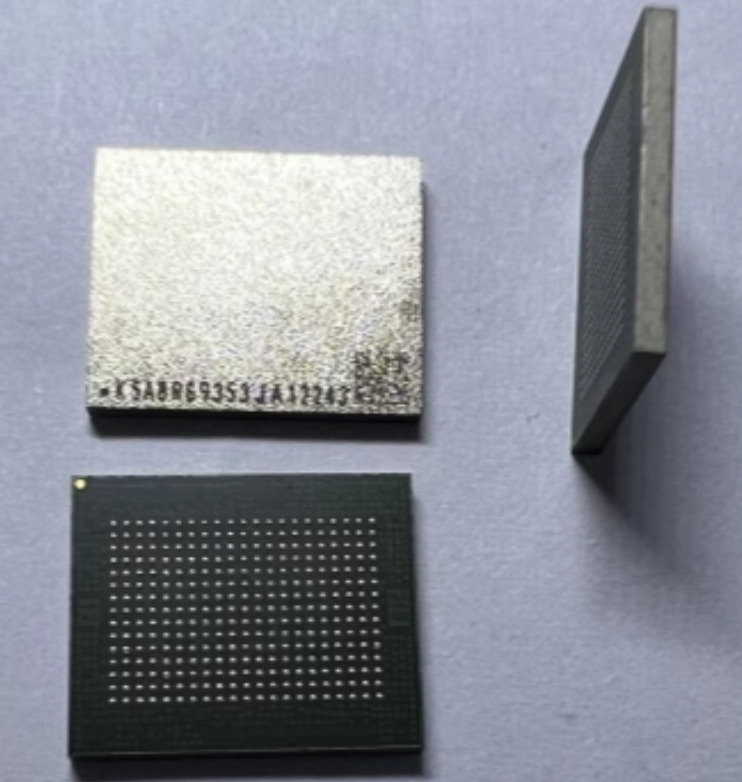

解焊Nand

這裡有幾個視頻,顯示了Nand Flash是如何被移除或替換的。



物理接口

網路上有流出的iPhone 6S 電路圖, 這顆Flash芯片的引腳如圖。

我們可以看到它需要3個主電壓:0.9v,1.8v和3.0v。我們有一個帶有TX [0..1] +/-和RX [0..1] +/-以及CLK +/-引腳的2個PCIe接口。請注意那些是差分對。我認為他們是用90R阻抗路由的。最重要的是,我們可以找到一些PCIe控制引腳,例如CLKREQ,NRST。還有其他一些配置引腳,如低功耗模式,固件綁定和SWD jtag。另一個有趣的部分是Clkc頻率直接由SoC PLL本身控制。為了讓芯片在其他地方工作,人們需要知道頻率。用範圍很容易做到的事情:

所以需要24Mhz 1.8v。



自己做的Apple iOhone NVMe讀取器

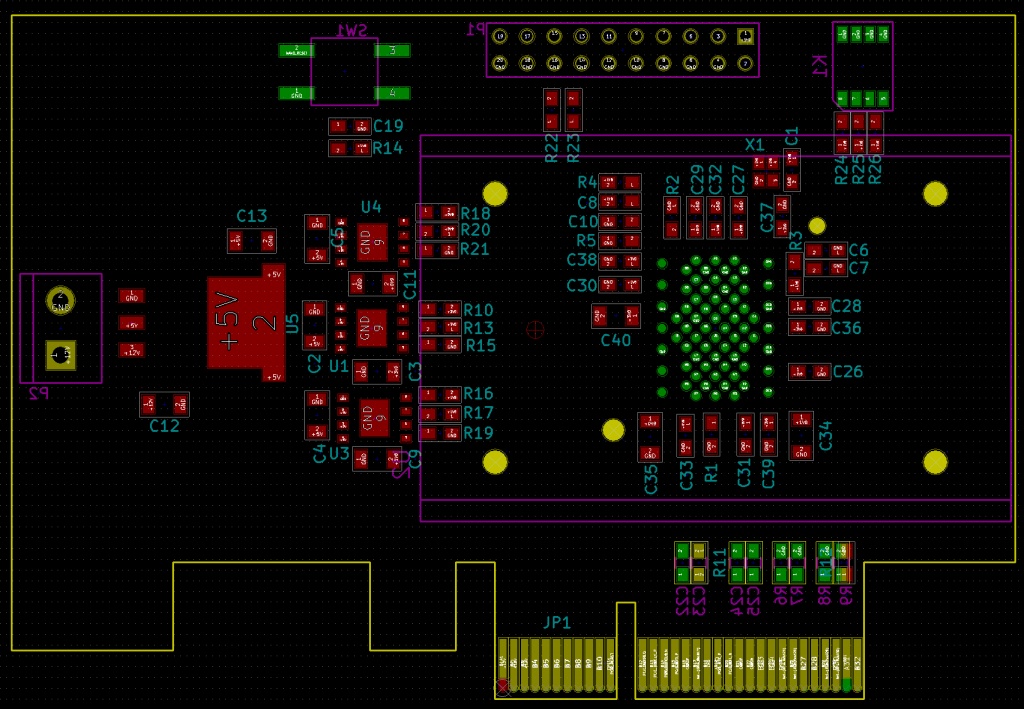

為了讀取NVMe,我為此開發了帶有零插入力讀卡器的PCIe卡。我將JTAG部分引入20pin頭部。

這裡的難點在於差分對的信號完整性。為了做到這一點,我不得不使用多層PCB,並且通過了解疊層,用於prepeg的材料等來進行阻抗匹配。



由於我不打算自己出售這些設備,所以我想要感謝同意進行一小部分製作的Itead Studio。吟遊詩人目前正在預購。請注意,為這個項目製作的套接字不是通用的,而是為LGA70定制的,這解釋了這個價格。 https://www.itead.cc/nvme-reader.html



NVMe枚舉



正如我們所看到的,該設備使用Apple的VID:0x106b,PID是0x2002。請記住,mac book air中的版本是0x2001!在具有NVMe驅動程序的Mac書中使用此卡時,我無法使其工作。它看起來像驅動程序不工作。



驅動逆向工程

為了讓它工作,我必須設法讓驅動工作。NVMe是在Linux中實現的,Matthew Wilcox(給了我很大的支持)做了一件非常棒的Linux的NVMe驅動程序開發。其他一些人已經做了porting轉移,以便讓Driver 為MacbookAir工作。所以在將PID添加到驅動程序並重新編譯後,發現還是無法正常工作。它看起來像減少所需的大小,NVMe核心使用主機DDR為了工作。因此,蘋果並不嚴格遵循有關初始化的規範。臨時區域從一開始就被保留,它的地址和長度都在設備樹中。為了設置這些值,NVMe有一些從地址BAR0 + 0x1800開始的特殊寄存器。例如,寄存器偏移量0x1910 0x1914 0x1918 0x191c接縫包含有關錯誤代碼的信息,當NVMe在其STATUS(CSTS)寄存器中設置錯誤位時。當處於BFH模式時,一些其他有趣的寄存器位於0x1b00附近。我們將在稍後回复。

如你所見,nand包含7個分區。他們通常是第一個帶有系統的HFS,第二個是llb + iboot(當然GID加密)。第三個是syscfg …等等。



名字空間的解析。

NS1

NS1用於’fsys’,並包含一個LwVM格式的分區,其中包含三個卷 – 系統(/),數據(/ private / var)和Baseband。這些對iOS都是可見的,分別為/dev/disk0s1s1..s3 (注意 這邊會有HFS +加密)



NS2

第二個NameSpace包含illb和iBoot。從我們在這個十六進制轉儲中可以看到的。它使用GID密鑰加密



NS3

第三個NS是SysCFG分區。SysCFG通過AppleDiagnosticDataAccessReadOnly IOregistry節點的AppleDiagnosticDataSysCfg屬性在IORegistry中可見。(由com.apple.driver.AppleDiagnosticDataAccessReadOnly kext提供)。(如Jonathan Levin的* OS Internals Volumes III和II中所討論的)



NS4

第四個NameSpace包含WiFi信息。實際上,即使在未解鎖的情況下,它也允許電話訪問密碼以激活網絡



NS5

第五個分區是NVRAM,可通過相應的Kext作為邏輯鍵/值訪問



NS6

第六個分區是PLOG。kbag信息存儲在哪裡。當您使用加密引擎解鎖手機時會使用該功能。此外,超過10次錯誤的密碼,這會得到擦除。



NS7

第七個分區目前看起來是空的



導航到nand

Jonathan Levin的HFSleuth可以讀取原始設備文件並檢查其中的HFS +文件系統。 http://NewOSXBook.com/tools/hfsleuth.html(謝來@Morpheus_____

重用NAND

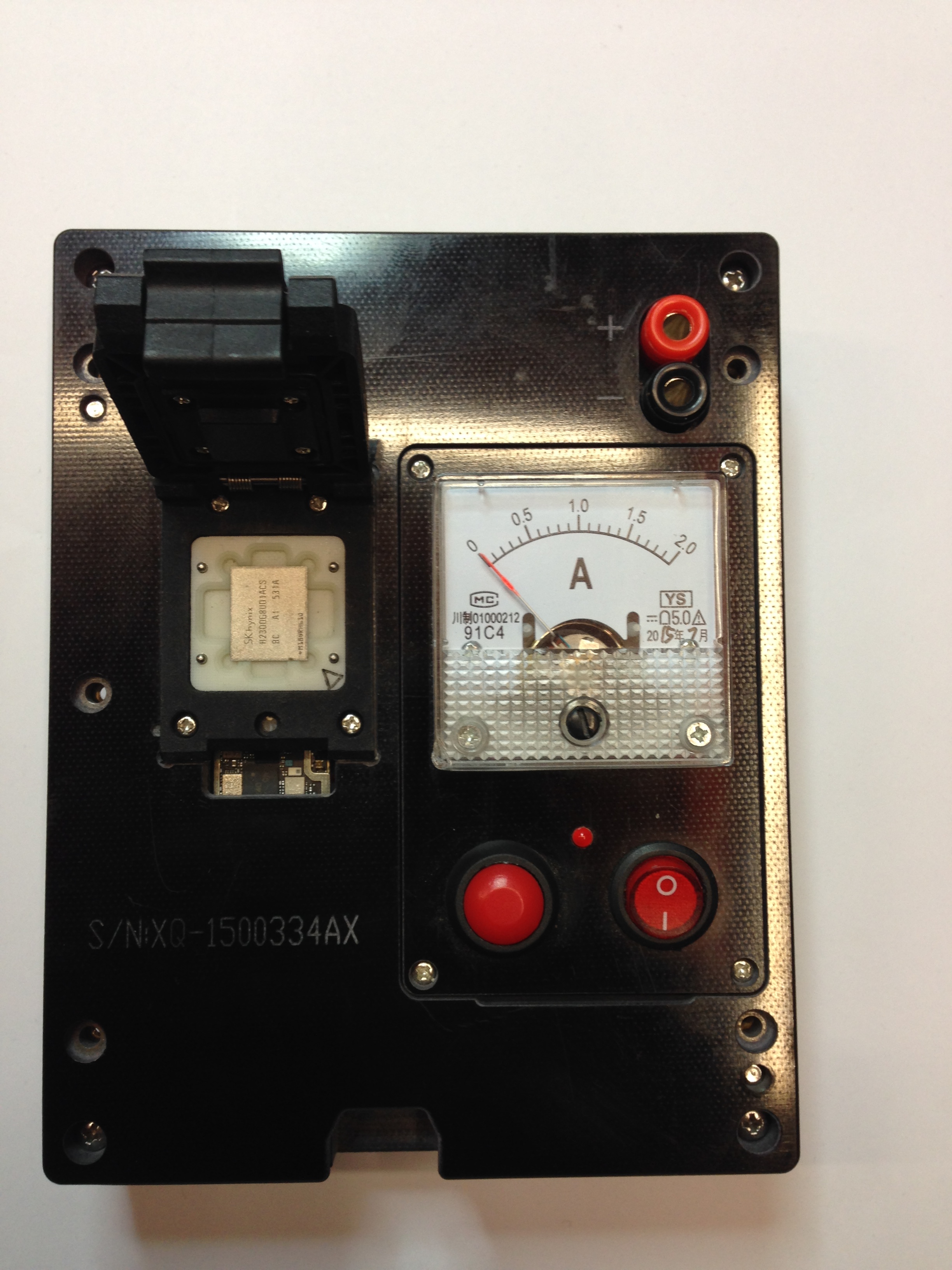

如果你有一個適當的JIG使用彈簧針來接觸墊,那麼該NAND可以在iphone中重新使用。當想要例如從外部修改NAND然後開始測試,它非常方便。

JTAG / SWD

如前所述,NVMe芯片具有JTAG / SWD接口。將OpenOCD放在它上面看看發生了什麼是很有趣的。

使用帶有OpenOCD的KT-Link接口,我們可以有一個TAP枚舉。

看了一會兒之後,它首先看到0x5ba02477是一個Cortex M,但實際上它是一個皮層A.

在這個階段,為了找到芯片的工作方式,轉儲他們的bootrom非常有趣。

從現在開始,可以使用IDA將其附加到它上面,就好像它是3333端口上的GDB一樣。



固件分析

有趣的是,蘋果在ramrod OTA更新中有固件升級工具。為拿到它,為實現它:

讓我們看看任何.pak的hexdump的頭部

看起來文件中有一些關鍵字[FWUB,FWUE,FWUe,ATOC,ETOC …]到目前為止,有趣的是看到有一個名為“BFH”的目錄。用一個文件“s3e-bfh-loader.bin”。“S3E”之前是在iphone截圖中看起來像是NVMe便宜的代號。看它時:

這表明該文件實際上是具有中斷向量的原始ARM固件。從近距離觀察IDA時,我們可以看到一些有趣的CMP:

正如人們可以看到的那樣,這些關鍵字顯示為小端。所以看起來bfh文件是一個引導加載程序,它被加載到NVMe中以便安裝.pak,因為它可以清楚地解析它。當更多關注驅動程序時,看起來芯片可以處於正常模式,或稱為“BFH”模式。實際上,在這種模式下,在地址BAR0 + 0x1b18處,值為0xBFBFBFBF。加載的s3e二進製文件讓固件更新工具獲取nand信息並找出需要加載的文件。

在那個階段,我添加到我的驅動程序中的示例函數能夠告訴我需要上傳哪個文件。關於上傳過程,地址和長度被設置在2個特殊寄存器中,1被發送到寄存器0x1b10。文件上傳後,寄存器0x1b14變為0x10,這意味著芯片已準備好繼續。通過向0x1b10寫入2,下一步就會發生。該過程首先在BFH模式下發生,一旦s3e二進製文件上傳,NVMe被識別。完成後,.pak會再次上傳,然後可以進行升級。



直接存儲器存取(DMA)

首先,在Bootrom方面,當NVMe啟動並運行在BFH模式下,並等待主機給它啟動DMA的命令時,我們就在這張圖中看到的循環中。如果發現告知DMA的寄存器沒有被設置,那麼當到達發生奇怪事件時,我們會再次分支。

一旦完成,如果一切順利,我們最終會等待主機告訴我們它已準備就緒。請注意“MOVS R0,#0x10”,“STR R0,[R5,#0x2C]”,這正是我們的寄存器告訴我們DMA發生的地方,如前所述,這些寄存器得到的設置為0x10。



最後,DMA如上圖所示在地址0x76828000處複製我們想要的緩衝區。然後,當主機說它準備好了,它跳轉到這個地址:“MOV R0,#0x76828000”,“BLX R0”順便說一下,在s3e-bfh.bin加載器中,我們可以清楚地看到代碼立即自行重新定位到0x00101000(拇指模式為+1)



這裡的想法是查看是否有可能通過JTAG控制NVMe,以便要求它通過PCIe總線執行DMA讀操作。為此,必須將PCI_COMMAND_BUS_MASTER設置為1.我們可以假設,由於芯片使用的是遠程RAM,因此可以充當PCIe主設備。這是內核驅動程序探測功能的一個片段。



我們的目標是強制DMA發生,只需通過JTAG控制NVMe的ARM,以便讓它轉儲我們在內核中分配的區域,看看我們是否從中獲得數據。
