檢調單位,或是一般資料救援公司.在手持行動裝置做物理層數位鑑識跟資料恢復.
有時要做IC拆解 (Chip off).這技術其實非常簡單.簡單說就是將EMMC ,EMCP吹焊下在貼上SD 轉卡上
真正難度高的是怎樣不破壞手機找出 eMMC PCB上的腳位？來做物理提取.
可以利用ATF 設備來做這個eMCC pin腳掃描.
必須要了解一個狀況 如果只要讀取EMMC 必要腳位為
VDD 正極供電
VSS 接地
上面簡單. 所以重點在於下面三個腳位
CLK (Clock)
CMD (Command)
DO (SPI Serial Data Out )[MISO]
可能支援的手機 Qualcomm, Exynos, Marvell, Broadcom based Phone
以下翻譯自 http://www.gsmlover.com/advance-box/196815-atf-emmc-test-pin-finder-tutorial.html

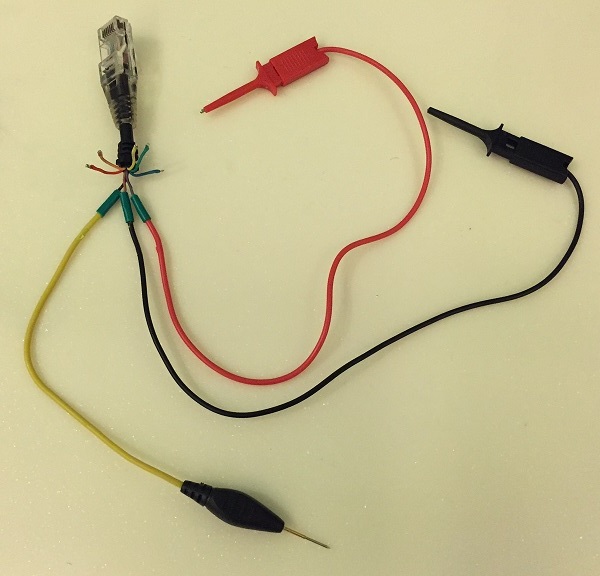

ATF 設備接口為 RJ 45口.先準備與探針連接, 8號線為測點棒.
ㄝㄚTP Cable for ATF Nitro / Lightning for Spreadtrum Based Phones
簡單 Spreadtrum TP 尋找線纜 for ATF Nitro and Lightning
怎麼找 CLK and CMD
*請拿起筆記並遵守上面的項目步驟嘗試尋找CLK/CMD
1.請確認有確實且正確接上正極與負極
2.確保電源按鈕始終按壓
3.請勿將USB連接到手機
3.在PCB上每個可能的位置至少2次嘗試
4.不要在電阻上施加太大的力量！
5.並非所有手機都在PCB上都有暴露EMMC EMCP CLK或CMD腳位。
因此也不是所有的手機都支援這種腳位尋找方法。
步驟一
先將手機電源掛載後之後使用橡皮筋或其他方法長按電源按鈕
第二步
為方便起見，設置ATF軟體，如REPEAT和INTERVAL
REPEAT <—TP Finder將自動循環次數
INTERVAL <—TP Finder延遲秒數
第三步
將測試點PIN連接到eMMC區域周圍電話PCB上的電阻/ 或焊盤。
等待消息「請檢查其他位置…」顯示時候，然後再嘗試其他TP位置
在ATF BIG Chrome Box上，當綠色LED熄滅時，更改TP位置
在ATF Nitro / Lightning Box上，當藍色LED熄滅時，更改TP位置
在本例中,嘗試了所有標有RED的位置
不要嘗試EMMC旁的電容,他永遠不會連接CLK和CMD
電容器顏色為棕色
電阻器顏色為黑色
僅適用於eMMC區域周圍的電阻和測試點
當找到正確的測試點時，您將在下面看到類似的消息。
該消息還會顯示ATF RJ-45 Socket的PINOUT，用於正確連接發現的測試點。
如果在eMMC區域周圍找不到測試點，可以嘗試在CPU區域周圍尋找。
第四步：如何找到VccQ
在嘗試找VccQ之前，請注意以下訊息：
1.您必須首先使用第二步找到CMD引腳
找到CMD引腳分配時，VccQ始終位於CMD電阻測試點的另一側。
如果您想為VccQ找到更好的位置，以方便焊接，那麼您可以在連續性上使用Multitester。測試並檢查eMMC周圍的哪些電容器會在「VEEQ測試點」測試時「BEEP」
CMD電阻的對面。
以下是使用針對CMD電阻器上的VccQ測試點的連續性測試發現的其他VccQ位置的範例。
對於VccQ的電壓值，可以使用1.80V或2.80V。
如果您想知道要使用的精度電壓，則可以使用多功能直流電壓測試來檢查
是當USB電纜連接到PCB時，VccQ獲得的實際電壓。 有時電壓
出現不到5秒鐘，所以一定要抓住它，請別人連接USB
將紅色和黑色插腳定位在電話PCB上。
第五步：
如何找到Vcc
<<<對於基於高通的手機，您不需要VccQ和VCC >>>
<<<只需要將USB電纜連接到電話PCB >>>
<<<如何查找數據測試點>>>進入步驟5
不要使用步驟中的TP電纜來查找VCC。
尋找VCC需要您可以使用另一個TP電纜
eMMC接外接電源
您需要使用3.30v上的TEST POINT PIN來準備外接電源像這樣：
逆向JTAG 腳位
翻譯轉載自 http://www.100randomtasks.com/jtag-pin-finder
維多利亞警察局 -數位鑑識部聯繫詢作者，是否知道一種方法來逆向分析手機上的JTAG 協議腳位.
這樣就跳過系統密碼與保護取得完整手機內部的資料.
硬件非常簡單 作者使用了一個Parallax Propeller微控制器連接到一個FT232 USB 。
選擇了Propeller，因為它很容易通過USB編程和調試，以及它有28個空閒引腳用於接口。與手機的接口是為了電流限制目的，與被測試的引腳串聯的不超過100歐姆的電阻器。此外，一個10K電阻從每個通道引腳連接到一個自由IO引腳。這允許獨立地將未使用的通道引腳拉高或拉低。由於嗅探器有12個通道，24個IO引腳連同2個用於UART，2個用於32K EEPROM，共有28個使用引腳和4個空閒引腳。
用其他微處理器也很容易達成這樣架構。
軟件是單元的核心。其核心是用於測試的組合陣列。我花了一些時間研究組合，看不成功的算法生成可能的組合。我發現很多網站描述了可能的組合的總數，在我的情況下，我需要可能12行的4行組合的數量，順序很重要。這總共是11880可能的組合。我找到一個網站（鏈接到這裡）列出了所有的組合為我，並有一個方便的選項，將其保存為一個文件。所有剩下要做的就是寫一個小的VisualBasic.NET程序來解析文件，並以Propeller可用的二進制格式保存數據。由於我有12個通道，每個組合項將適合一個半字節。因此，每個組合消耗2字節的存儲器，並且由於存在11880個組合，需要總共23,760個字節來存儲在Propeller上的所有可能的組合。因此對於第一組合（0,1,2,3） – 字節0 = 0x01，字節1 = 0x23。這就是為什麼我選擇12行，而不是更多。當您添加更多行時，可能的組合呈指數增長。例如：13行 – 17160，14行 – 24024，15行 – 32760,16行 – 43680.由於螺旋槳有32K RAM在船上，12行的存儲器是它可以直接保存的最多。
固件的基本操作如下：
– 從內存加載第一個組合
– 將輸出的TCK，TMS，TDI通道引腳和TDO引腳設置為加載組合指定的輸入。
– 將所有通道10K電阻設置為上拉，以防止浮動引腳。
– 重置設備TAP。
– 掃描可能的設備。如果未檢測到設備，請加載下一個組合。
– 如果ID命令已知，請將ID命令發送到設備並讀回ID代碼。
– 如果ID命令未知，請重置設備，並直接移至Shift-DR狀態並讀取ID代碼。
– 如果ID代碼等於0xFFFFFFFF或0x00000000，則丟棄該組合併加載下一個組合。
– 如果發現可能有效的代碼並且已知ID命令，則在重置後直接重新讀取ID代碼
確認代碼匹配。如果它們不匹配，則丟棄組合併加載下一個組合。
如果它們匹配，請保存組合和ID代碼。
– 如果發現可能有效的代碼並且ID命令未知，請保存要在其後列出的組合和ID代碼
所有組合都已嘗試。
– 一旦嘗試了所有組合，列出所有可能的組合。
移動到和離開各種TAP狀態的細節可以非常容易地在線找到，因此我不在這裡討論TAP控製或基本JTAG操作的細節。
添加到固件的一個附加功能是輸入要使用的未知通道的數量。通過這樣做，固件將跳過包括未使用的任何通道的任何組合。這將根據使用的通道數加快搜索過程。
JTAG Pin Finder連接到三星手機之一
JTAG部分集中在設備中包含的ID字。根據IEEE 1149.1規範，ID命令是可選的，但大多數（如果不是所有）製造商實現該命令。在復位TAP之後，ID代碼自動加載到數據寄存器中。如果將TAP移動到Shift-DR狀態，則可以輸出ID代碼。
這是固件在不使用指令寄存器的情況下搜索可能的組合的方式。這種方法的缺點是，它可能導致找到多個組合。但是，通過檢查找到的組合，您可以推斷要聚焦的引腳。如果你看看右邊的圖像，你會看到固件找到6種可能的組合。這是在上面顯示的手機上。您可以看到TCK和TDO引腳在所有組合上是相同的，並且TMS對於6個組合中的3個是相同的，這將是一個好的猜測，它是正確的引腳。最後，TDI引腳是通道0，4或6.因此，從完全在黑暗中與未知標頭，固件已經將選項減少到只有3。
這是未知設備的搜索選項，向下滾動到下一部分以查看固件如何解析
找到未知引腳的最好方法是使用ID命令。為了以這種方式進行搜索，需要知道兩件事：指令寄存器的長度和ID命令值。這兩個都可以在邊界掃描描述語言文件或BSDL文件中找到。除了這兩個要求之外，BSDL文件還將包含ID代碼值。這是偉大的，因為當固件找到有效的組合時，它增加了另一個級別的置信度。
在右邊的示例中，三星SCH-i910手機使用PXA312處理器。在線搜索後，BSDL文件指定了11位的指令寄存器寬度，ID命令為0x04，ID代碼為0x2E649013。
將兩個要求插入軟件並開始搜索，得到的組合如右所示。正如你可以看到的ID代碼是確切的，只有一個有效的組合找到，這也是正確的。
