LSISAS2008 SAS SATA HBA 儲存控制器效能極限測試

在軟體Raid或超融合架構下
如:Proxmox VE,Freenas,

LSISAS2008 ROC  (Raid on chip) 架構如下


1. 其實這是Software RAID, 但也可說是”Hardware-assisted Software RAID”.
2. Fusion MPT是一個I2O裝置, 主要拿來和Host協調.
3. 2MB SRAM不是Cache喔, 請注意! 他只是單純的buffer用來存放相關的FIFO數據.
4. 那個32-bit Memory Bus是串接低速的OPB Bridge,  銜接例如FLASH, NVRAM這類等.
5. LSISAS2008的internal Bus應該是PLB4, 128-bit, crossbar架構, 頻寬其實很大.
IBM M1015 預設是IR Raid介面卡 需要做韌體更換才可以變成直接通道卡
來做高速儲存測試來測試效能極限

LSISAS1068/E: ARMv7, 926EJ-S, 225~256MHz(IOP), PCIe v1.x(w/o MSI-X)
LSISAS1078: PPC440, 500MHz(RoC), PCIe v1.x(w/o MSI-X)
以上舊架構晶片完全不建議用了

LSISAS2008 頻寬效能可到 290,000 IOPS 也支持 over 2TB硬碟.算是非常優秀的儲存通道SOC.

九年前OSSLab 實驗室已經測過LSISAS2008 的效能.
現在SSD 當道時代 LSISAS2008 是否無法滿足SSD 的帶寬? 就讓我們一探究竟

測試環境

H67 晶片組主機板

原價屋購入Liteon m.2 2260 256GBSSD *2

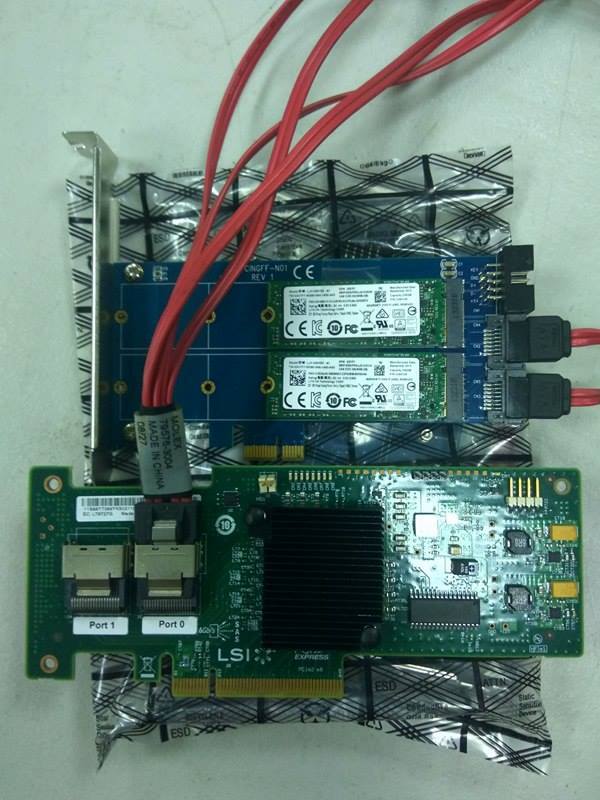

特製m.2轉卡
Samsung 企業級960G SSD *4




單顆 Liteon 256GB SSD 效能




2顆 Liteon 256G SSD raid 0 效能







 4 顆960G SSD  raid 0

測試報告目前到這,礙於時間,其實還有很多要加強的.
比如說
1. 電腦測試平台應該用更好等級的.
2.實驗室還有 LSISAS3008: PPC476, 1.2GHz(IOP), PCIe v3.x 應該也加入測試
3.SSD 數量應該到6顆以上 測試是否到2000MB/s
4.可嘗試IMR mode的raid 0 .(雖然這個理論上效果應該不佳)

但是簡單總結來講  Lsisas 2008 應該是可以滿足SSD *4 Raid 0的頻寬..



Thx Chang

Author Thx Chang

More posts by Thx Chang
