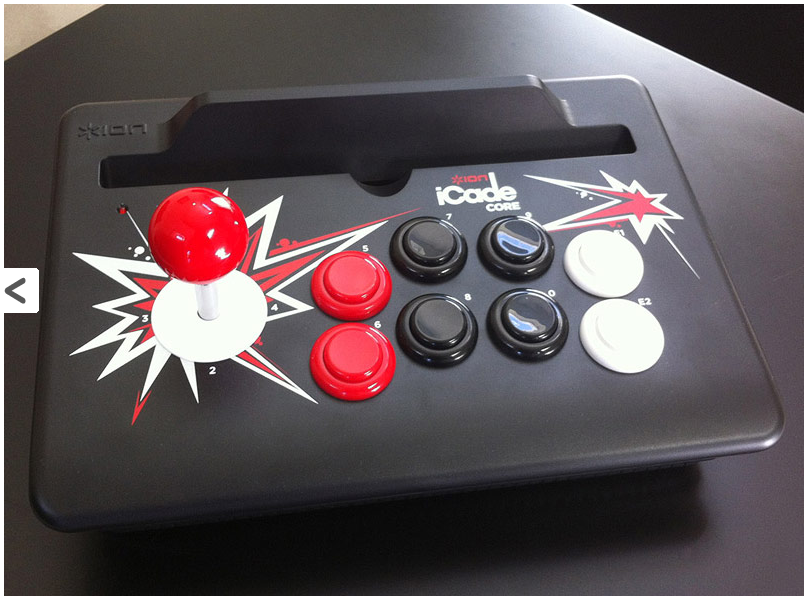

icade core本體 是個for ios 藍芽連接搖桿

這個計畫案 目標是讓icade core 改裝成內建大型電動的搖桿 方便省事現戰! 1 也就是這個搖桿內 裝著一塊650合一的 電玩機版 或是用樹梅派版 然後拉出VGA跟Audio out

如果想要轉成HDMI 有現成的 外接VGA+音訊 to HDMI 轉換器 … RMB 28

https://item.taobao.com/item.htm?spm=a230r.1.14.305.w01tVS&id=526223915565&ns=1&abbucket=20#detail

2.保留原有藍芽功能

3. FC-14P接头 排线压线头 2.54mm间距

做1P 2P 搖桿連線用 …

4.如不用大陸盜版機版 能銜接樹梅派做機版用途

目前不考慮投幣器的話 暫訂5V 可以工作

所需材料

1.icade core 一個

2. 5V DC

3. 600合一 電玩機版一塊

月光寶盒4

暴風騎士 2 價格約 RMB 200

3.Jamma 配線與接頭 rmb 20

https://item.taobao.com/item.htm?spm=a230r.1.14.6.BipQ6L&id=525520371052&ns=1&abbucket=20#detail

4. 鎖在搖桿上的 VGA ,Audio 母座 ,DC 座

https://item.taobao.com/item.htm?spm=a230r.1.14.20.96lOdw&id=525538611370&ns=1&abbucket=20#detail

組裝方法

1. 打開icade core

Jamma 底座板 配線與接頭 照pin 腳把 開關都先接好

3.從原有icade core DC座 (5V) 供電給 Jamma 座

4.Jamma 接頭, 插入大型電玩機板卡.

5. 這個hacking 最高難度的 應該是如何把VGA 跟audio 孔鎖在這框體上….

Audio 從Jamma 底座拉出 ,VGA要從電玩卡輸出

以下連接頭

FC 14P 連接頭 也要鎖在框體上 有分 Controller 1 , Controller 2

Controller 2 可以不用有電玩主版 但是還是建議還是有 Jamma 配線與接頭 跟保留VGA 等連街頭 這樣插入電玩主版後 就可以變成Controller 1

接頭為 Jamma 底座的 Player 2 button 到 接頭 標記為 Controller 1

按鈕接到 接頭 標記為 Controller 2

關於樹梅派

http://www.aussiearcade.com/showthread.php/67986-JAMMA-board-from-Raspberry-PI

樹梅派 需要一張 Jamma 轉版 這張轉版 如果不需要VGA 輸出 這個 HDMI to VGA 轉換器反而不建議

樹梅派 軟體需要搭配有介面的

優點

1.效能比較高 ,能打的遊戲種類也會比較多

2.可直接HDMI 輸出 反之缺點 缺乏VGA 輸出.

3.

缺點

1.軟體異常麻煩也許需要patch

2.ROM 你懂得…XD

思路

1.為何不用USB直連 IRQ中斷

2.Jamma

—————————————-

額外想法

投幣器 打算買洗衣機用的投幣器….

投幣器

https://item.taobao.com/item.htm?spm=a230r.1.14.71.ruf1gp&id=524895286600&ns=1&abbucket=20#detail
